中國科學院微電子研究所EDA總結中心研究方向

（2024年11月23日更新）

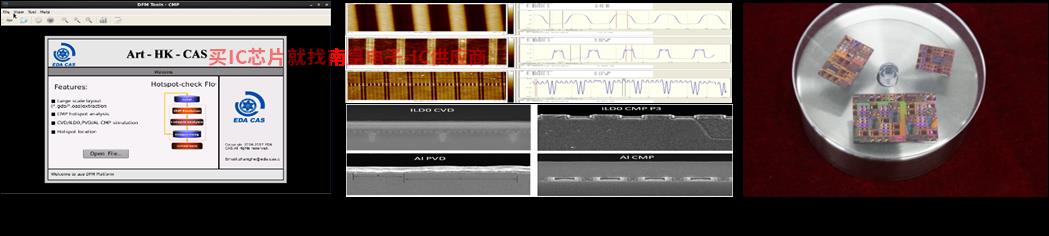

納米芯片的制造設計(DFM)技術：已形成Art-DFMx支持65的工具套件nm-28nm-14nm-7nm可制造性設計分析，用于優化良率提升和性能提升的版圖，先進工藝CMP基于多物理機理耦合建模，提出了工藝后芯片形狀預測；LDE提取有效平坦長度特征，并行技術多粒度算法。行業龍頭企業應用了部分成果。獲得國家科技重大專項支持。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

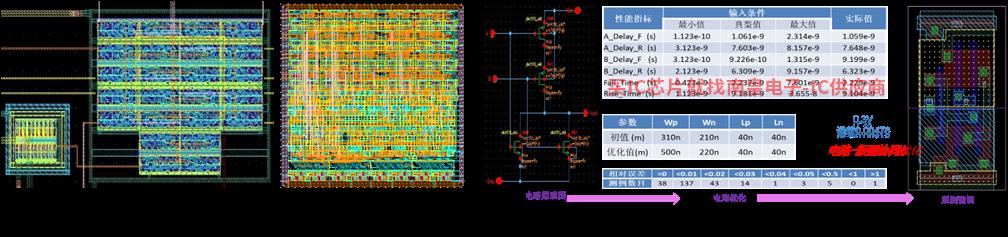

極低功耗設計：開發多種性能ELAN代理亞閾值極低功耗優于公開文獻報道IP以及用于底層低功耗電路優化的電路結構-設備尺寸-布局優化工具；開發亞閾值電路特征、統計延遲建模、統計時序分析和時序優化技術，解決極低功耗電路時序收斂問題。

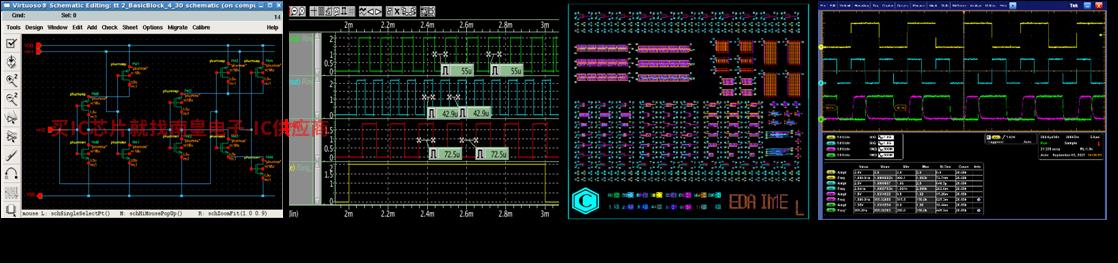

碳基PDK模擬自動化：基于國內領先的碳基工藝設備平臺，成功開發了一套完整的碳基工藝設備模型PDK通過流片試驗驗證，實現了千門級碳納米管集成電路設計和仿真自動化。

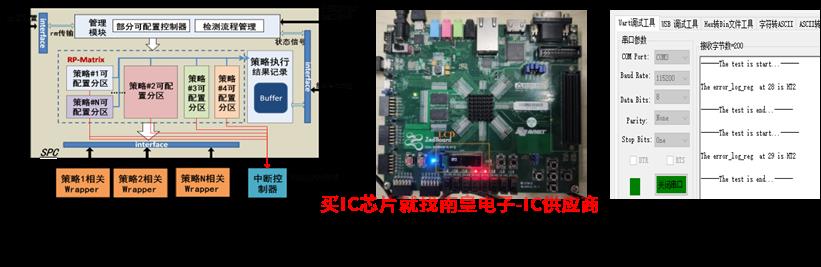

芯片系統安全架構技術：開展芯片安全架構關鍵技術研究，包括可配置的安全策略引擎、在線威脅檢查、多級主動防御機制等。通過核心技術的突破，提供集成電路芯片和系統的硬件安全架構解決方案和檢測平臺。

集成電路主被動安全防護技術：針對集成電路面臨的硬件安全風險，研究集成電路主被動安全防護技術，提出機器學習輔助硬件木馬檢測方法，實現功耗側通道攻擊DES/TDES、AES、SM4.主流密碼算法IP核。
