近日，鼎陽科技發布了國內首款擁有2的科技GHz帶寬8通道緊湊型示波器SDS6000L測量頻率高達26.5GHz高端矢量網絡分析儀SNA5000A。SDS6000L國產8通道示波器的發布填補了空白；SNA5000A發布標志著鼎陽科技成為中國唯一一家同時擁有行業四大主要產品（數字示波器、信號發生器、頻譜分析儀和矢量網絡分析儀）的制造商，四大主要產品端領域。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

SDS6000L：國內第一款 2 GHz帶寬、8 緊湊型示波器通道

SDS6000L5000系列緊湊型示波器MHz、1GHz、2GHz支持4/8通道的帶寬型號，ADC分辨率可選10bit/12bit，實時采樣率高達10GSa/s，存儲深度可達500Mpts本底噪聲性能和垂直測量精度優異/通道。單臺最多提供8個模擬通道和16個數字通道，通過同步機觸發多個設備，最多支持512 模擬通道。通過千兆網口訪問設備，上位機支持二次開發，靈活匹配用戶的定制應用。最小機器尺寸僅為1U，滿足工業自動化測試、多渠道數據采集、高能物理、機器診斷和材料研究應用等測試場景。

1、12-bit高分辨率，滿足更高精度的測試要求

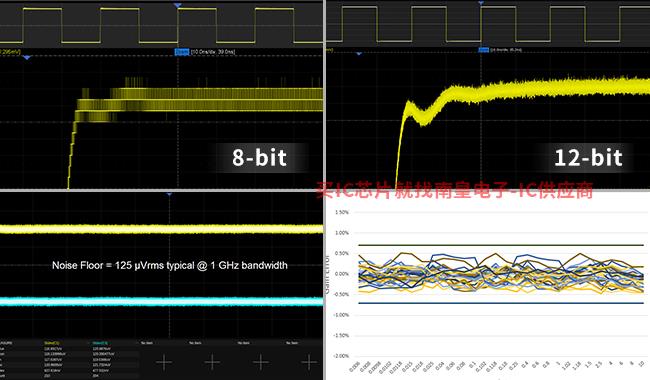

高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit最小信號范圍為1/4096V，而8-bit只有1/256V。12-bit傳統的8分辨率-bit信號的測量精度提高了16倍。

高分辨率示波器對自身底部噪聲要求很高，否則小信號很容易淹沒在噪聲中。SDS6000L底噪值僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能，讓用戶觀察到更多的波形細節。

2.性能優異，捕獲高保真信號和細節

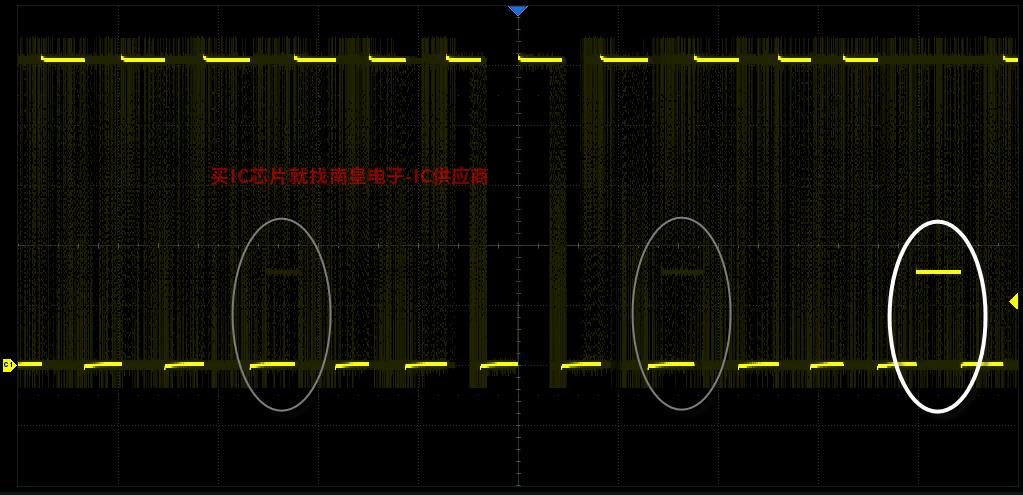

SDS6000L該系列在機身小的同時也保持了出色的性能:最高帶寬2GHz，測量上升時間較短的信號；最高10GSa/s采樣率可以更準確地捕獲波形數據，最大500 Mpts深層存儲通道使用戶能夠使用更高的采樣率捕獲更長的信號，然后快速放大需要注意的區域，整體與細節兼顧；鼎陽創新SPO技術最多750 000 幀/秒（Sequence 波形捕獲率為模式，可輕松捕獲低概率異常事件。

3.緊湊型設計有助于機器診斷和自動化測試

SDS6000L緊湊型示波器設計精美，4通道型機身厚度僅為43mm，占用1U與傳統需求不同，空間占據7U臺式示波器的薄設計可以大大節省空間，為機器診斷和自動化測試場景提供更好的選擇。8通道示波器采用2U封裝，最大可擴展到512模擬通道，大大提高了通道密度。在機器診斷和自動化測試領域，大多數工程師和研究人員更喜歡具有足夠性能和通道數的高性價比數據采集解決方案SDS6000L該系列緊湊型示波器及其多通道高速數據采集系統完美滿足了這一需求。

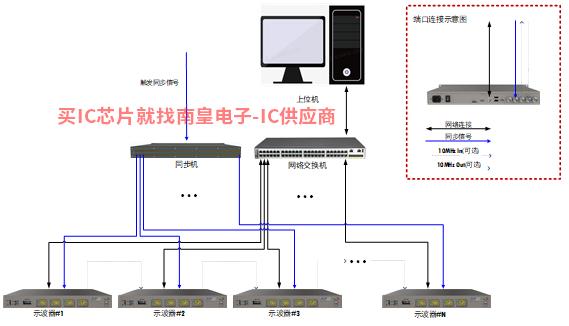

4.靈活組網，最高支持512通道高速數據采集系統

SNA5000A高端矢量網絡分析儀的測量頻率范圍寬 100 kHz-26.5 GHz，可廣泛應用于通信、航空航天、半導體等領域。

1、噪音低，動態范圍高

系統的動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5000A擁有最大125 dB動態范圍可適用于對動態范圍要求較高的測試場景，如同時測量濾波器的通帶和帶外抑制性能。

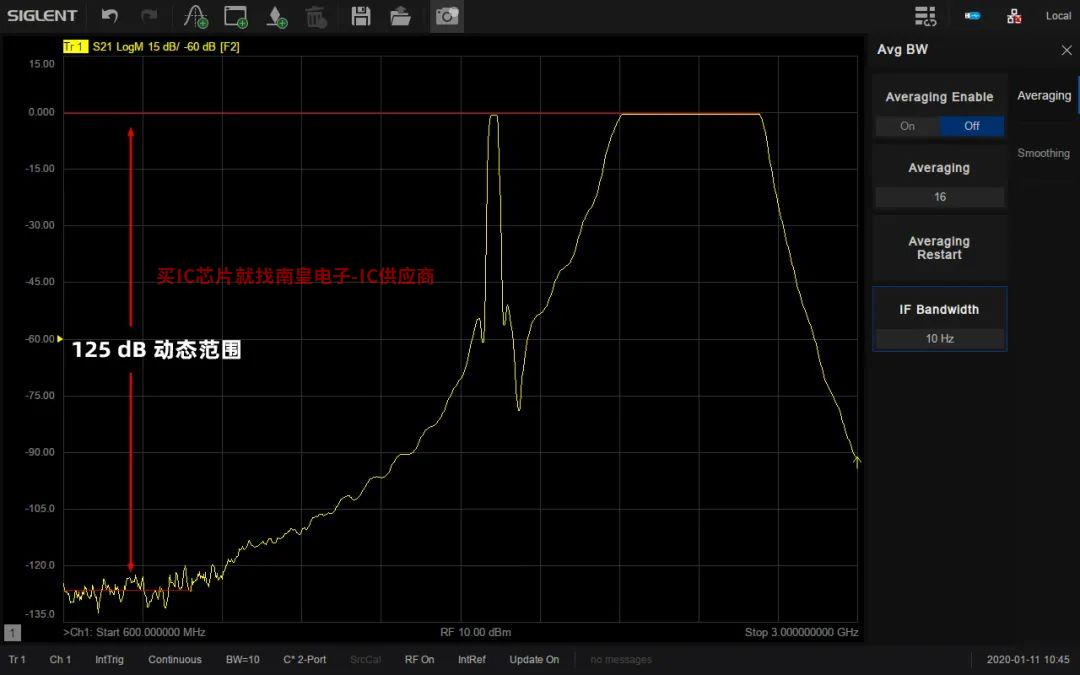

SNA5000A具有125dB動態范圍極高

2.先進的外觀設計和多樣化的顯示

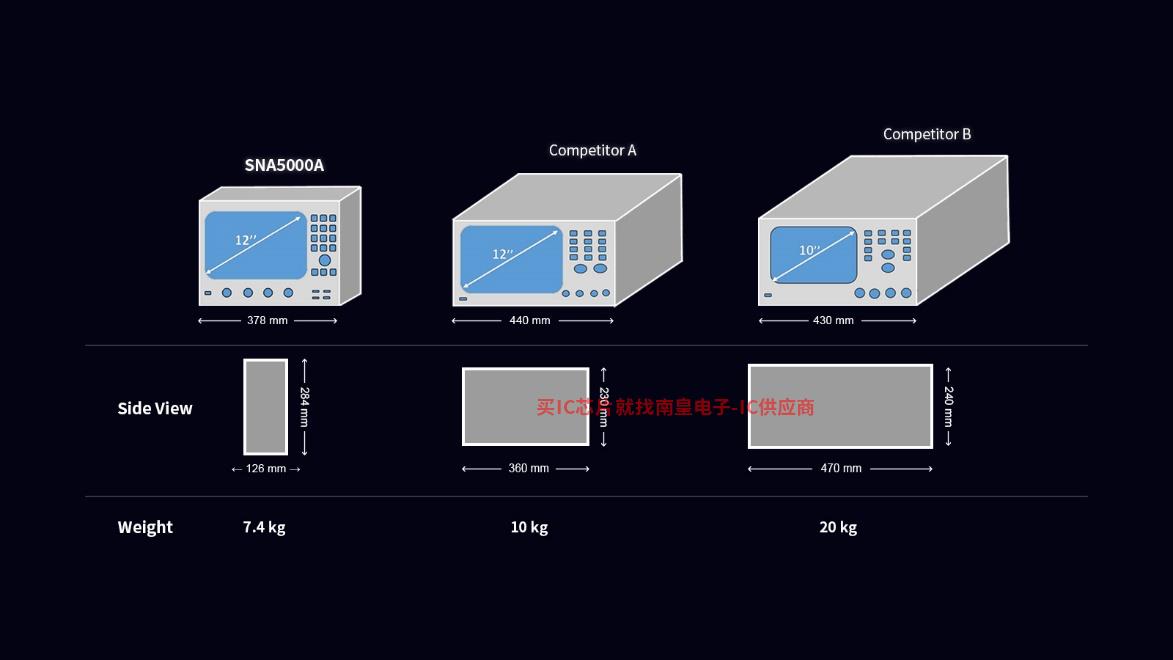

與傳統笨重的矢量網絡分析儀不同，無論是研發還是現代生產線，SNA5000A先進的外觀設計可以為工程師或生產線節省大量的桌面空間。

SNA5000A體積小，重量輕，節省了大量的桌面空間

除了外觀設計，其先進的用戶界面，12.1英寸的超大觸摸屏和外部鼠標和鍵盤，使工程師能夠更快地添加或刪除窗口、通道和線路。

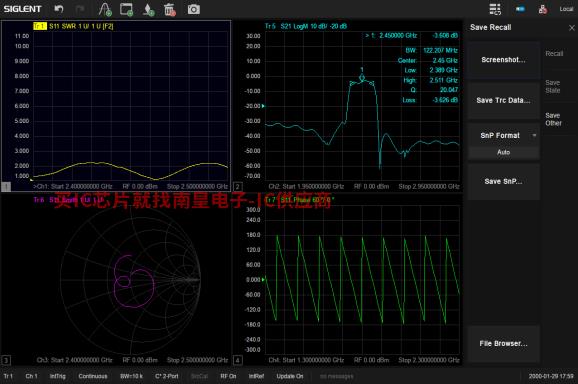

SNA5000A支持在多個窗口下添加多條線進行S參數測量。測量結果可以顯示多種數據格式，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar可方便快捷地分析傳輸系數、反射系數、駐波比、阻抗匹配、相位、延遲等參數。

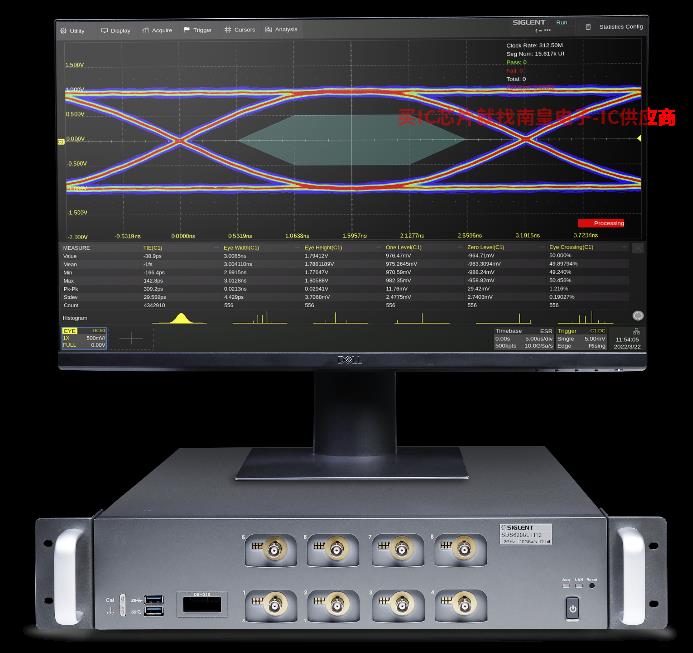

眼圖可以反映信號鏈路上傳輸的數字信號的整體特征，觀察代碼間串擾和噪聲的影響，然后估計系統的優缺點。因此，眼圖分析是高速系統信號完整性分析的核心。SNA5000A為需要分析高速信號時域的客戶提供眼圖功能Insignis代理節省了大量的成本和時間。

4、校準件

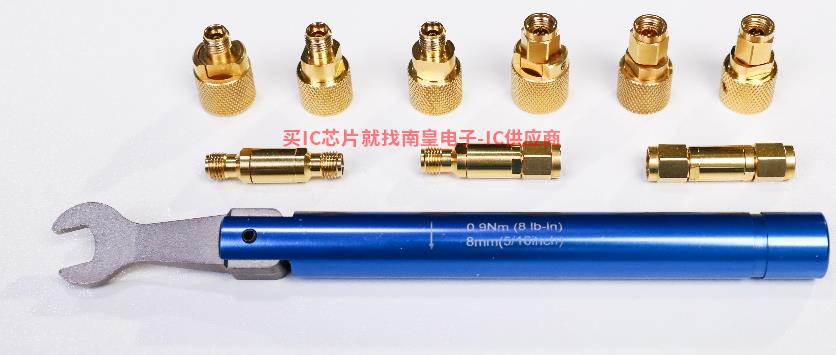

校準是VNA在進行可靠測量之前必須進行的步驟。SNA5000A還有全新的同步發布。F604TY機械校準件。接口類型為3.5mm 公頭和母頭的頻率范圍為0 ~ 27 GHz�？蓾M足全系列鼎陽矢量網絡分析儀的校準要求。
