2021年中國示波器行業及細分產品數字示波器市場現狀分析

（2024年11月23日更新）

一、概述

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

示波器是一種用途廣泛、使用方便、功能強大的電子測量儀器，是一種觀察、分析和記錄各種電信號變化的信號分析儀器。通過將被測電壓隨時間變化的關系轉換為視覺波形圖像，示波器提供了對各種電信號變化的直觀研究。示波器可分為模擬示波器和數字示波器。模擬示波器直接在顯示設備上顯示被測電信號，通過控制從左到右掃描示波管的電子束的垂直偏轉，直接描繪電壓波形。數字示波器通過模數轉換器（ADC）將被測電信號轉換為數字信號，然后在顯示設備上繪制隨時間變化的波形。數字示波器的核心性能指標主要是帶寬：帶寬決定了示波器檢測到的信號頻率范圍，最高帶寬越高，檢測到的信號頻率越高。實時采樣率與帶寬密切相關，這決定了示波器ADC單位時間間隔內可采集的樣本點數直接影響信號波形的還原程度。實時采樣率越高，采樣速度越快，失真率越小。最高帶寬和實時采樣率越高，技術難度越大，應用領域越豐富，產品價格越貴。因此，數字示波器的等級劃分需要滿足系列最高帶寬核心指標和采樣率重要指標的要求。

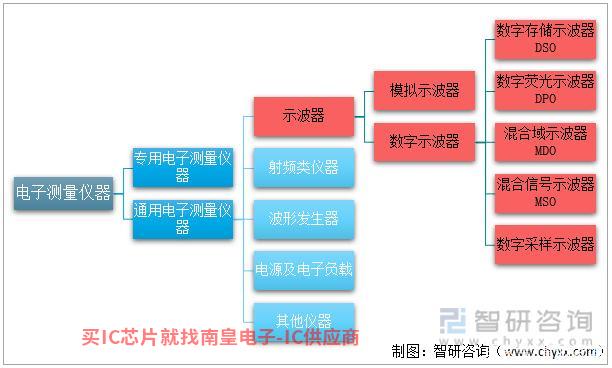

示波器分類數據來源：智能研究咨詢整理

與國際先進水平相比，數字示波器的國內先進水平差距較大，IXYS代理國內企業短期內難以達到或接近國外優勢企業的技術水平，因此按照國際和國內兩個不同的標準進行等級劃分。

數字示波器產品等級、性能指標、應用領域數據來源：公共數據分類

示波器在國民經濟中起著至關重要的輔助和促進作用，產業鏈廣泛，上下游企業豐富。示波器上游供應商主要包括電子元件制造商、電子材料制造商、機電產品制造商、機械加工制造商和電子組裝制造商，主要包括IC芯片、PCB等產品。下游應用廣泛，包括教育科研、工業生產、通信行業、航空航天、交通能源、消費電子等。

示波器產業鏈數據來源：智能研究咨詢整理

二、示波器市場現狀

1.市場供需

近年來，我國自動化制造、智能實驗室、新能源汽車、消費電子等終端垂直產業的快速增長，有效地促進了示波器規模的增長。2021年，我國對示波器的需求約為77.84萬臺，產量約為122.8萬臺。G在智能時代，示波器市場需求不斷升級，人機交互、高寬帶、高采樣精度、多通道已成為示波器的重要發展方向。

2014-2021年中國示波器供需資料來源：智研咨詢整理

二、進出口貿易

從進出口數量來看，我國示波器出口數量遠遠大于進口數量，近三年來出口數量增長較大，進口數量保持在1.8萬臺左右，2021年進口數量為2.0萬臺，出口數量為47.0萬臺。

2015-2021年中國示波器進出口數據來源：中國海關、智能研究咨詢

雖然中國的示波器出口量遠遠大于進口量，但中國一直處于貿易逆差狀態，貿易逆差值整體擴大。2020年，貿易逆差值達到2.02億美元，是近年來的最高值；2021年，進口量下降，2.09億美元，0.86億美元，1.23億美元。

2015-2021年中國示波器進出口數據來源：中國海關、智能研究咨詢

從進出口平均價格來看，中國示波器進口平均價格波動較大，出口平均價格保持穩定。2021年，平均進口價格達到10516.5美元/臺，平均出口價格為182.8美元/臺。主要原因是國內中高端示波器產品無法滿足國內市場需求，需要進口大量國外產品，出口集中在低端產品。

2015-2021年中國示波器進出口均價資料來源：中國海關、智研咨詢

從細分產品方面，中國海關將示波器分為300個測試頻率MHz通用示波器和其他示波器；測試頻率為300MHz2019年，以下通用示波器實現了進出口貿易順差，其他示波器進口金額較大，均價較高。

2021年中國示波器進出口產品分布資料來源：中國海關、智能研究咨詢

馬來西亞是中國最大的示波器進口來源。2021年進口金額達到1118.2萬美元，占總進口金額的53.2%；2021年，中國示波器出口目的地50個，其中美德等發達地區為主要出口地，出口到美德超過1000萬美元。

2021年中國示波器進出口分布數據來源：中國海關、智能研究咨詢

相關報告：《2022-2028年中國數字示波器行業市場調研及投資策略研究報告》

在出口金額方面，2021年，上海、江蘇、廣東省共占86.5%，與中國示波器生產企業分布一致；2021年進口金額前三名為廣東、北京、上海，分別占25.3%、24.4%和16.8%。

2021年，中國示波器主要進出口省市數據來源：中國海關、智能研究咨詢

三、數字示波器市場現狀

1、市場規模

20世紀40年代，泰克引進了511示波器，具有觸發系統，可以穩定地顯示重復信號，使模擬示波器廣泛應用于實際測試和測量中。但模擬示波器能測量的參數較少，無法測量單個信號，無法存儲波形，無法滿足更復雜的測試要求。力科于1985年發明了第一臺數字示波器。與模擬示波器相比，數據示波器具有更高的測量效率和精度。近年來，隨著電子技術的發展，數字示波器取代模擬示波器已成為一種趨勢。

數字示波器的技術門檻主要在于前端模擬電路，ADC和DAC、數字信號處理算法、軟件平臺等。沒有解決方案制造商提供現成的解決方案，從硬件底部到軟件頂部。隨著帶寬和分辨率指標的提高，數字示波器的技術門檻迅速提高，對模擬電路設計、芯片應用和控制算法有很高的要求。

數字示波器是細分產品中最重要的產品，占全球通用電子測試測量儀器市場的28.3%。

全球通用電子測試測量儀器規模結構數據來源：智能研究咨詢整理

隨著現代電子信息產業的不斷快速發展，信息技術產品的智能化、網絡化和集成度逐漸提高，半導體和5G、在人工智能、新能源、航空航天等行業的推動下，數字示波器具有良好的發展前景，市場規模逐步擴大。2021年市場規模約33.86億元，同比增長3%。

2015-2021年中國數字示波器市場規模數據來源：智能研究咨詢

中國數字示波器企業發展前景廣闊。以普源精電、鼎陽科技為例，2018-2021年上半年數字示波器收入增長，業務毛利率高，盈利能力強。2021年上半年，普源精電數字示波器業務毛利率為51.5%，鼎陽科技數字示波器業務毛利率為53.2%。

2018-2021年上半年數字示波器運行資料來源：招股說明書、智研咨詢整理

隨著國內企業繼續投資研發，技術突破，功能和性能升級新產品不斷開發，國內數字示波器銷售價格逐步上漲。以普源精電和鼎陽科技為例。2018-2021年上半年，普源精電從2500元/臺增加到3107.9元/臺，鼎陽科技從2817.7元/臺增加到3408.1元/臺。

數字示波器銷售單價(元/臺)來源于2018-2021年上半年:招股說明書、智研咨詢整理

2、企業格局

國外優勢企業起步較早，技術雄厚全面，涵蓋高、中、低端產品，具有高端示波器的自主研發能力。優勢企業主要包括德國科技、泰克和力科。我國示波器行業起步較晚。目前，本地示波器企業包括普源精電、鼎陽科技、固緯電子、驛生勝利科技等。國內企業主要以性價比和本地優勢布局中低端示波器市場。普源精電市場占2020年6.1%，鼎陽科技市場占4.0%。

在高端示波器領域，中國企業沒有能力與國際企業競爭，因此中國示波器市場的全球化程度較低。高端示波器附加值高，在市場需求升級下，高端示波器具有廣闊的國內替代空間。

2020年中國數字示波器企業格局資料來源：智研咨詢整理

2021年深圳市鼎陽科技有限公司示波器重點專利資料來源:百騰。

目前，電路正朝著低功耗、高頻率發展，對小信號測量的需求日益增加。傳統的8bit分辨率示波器已逐漸不能滿足測試測量的需要。近年來，數字示波器的分辨率進一步提高到12bit隨著高分辨率的發展，高分辨率示波器具有更高的振幅精度、更寬的動態范圍和更精細的細節。除了更高的帶寬、更高的采樣率、多維分析功能、智能和軟件外，更高的分辨率也成為當前和未來幾年數字示波器的主要發展趨勢之一。
