在時域、RF域和數字域中調試5G NR多通道系統

（2024年11月23日更新）

_____

芯片采購網專注整合國內外授權IC代理商的現貨資源，實時查詢芯片庫存，合理行業價格，輕松采購IC芯片，是國內專業的芯片采購平臺。

對工程師而言，使用一臺儀器就能跨越多域（時域、頻域及調制域）查看信號，并同時分析多個不同類型的測量，這在復雜的5G系統測試中非常實用，因為在5G系統中數字信號、模擬信號和RF信號彼此交互。

盡管5G系統開發時已經做了大量的工作，但科學家和工程師仍面臨著許多挑戰，包括：

● eMBB (增強移動寬帶)收發機實現問題，包括高效實現應用的信道編碼(LDPC和Polar碼)、收發機設計的能效、大尺寸FFT的OFDM和DFT擴展OFDM信號強大的同步方法。

● 考察V2X和遙控通信系統使用的超可靠URLLC (超可靠低時延通信)傳輸方法，包括高效通信道編碼、可靠的接入無線資源以及收發機設計。

● 考慮收發機在毫米波范圍通信中實現的具體問題

● massiveMIMO結構和算法

● mMTC (海量機器型通信，如物聯網)使用的能效傳輸、同步和多種接入方法

● mMTC調制和編碼

● 感知無線電在5G中的應用

關聯模擬信號、數字信號和RF信號的根本原因

5G系統綜合依賴數字信號、模擬信號和RF信號。今天，RF功放同步、增益和定時特點測試必須與現代控制接口結合在一起，如采用MIPI的RF前端控制接口 (RFFE)。

能夠跨多個域分析信號對查找干擾、毛刺、雜散信號、跌落及其他錯誤至關重要。

在本文中，我們將展示寬帶RF放大器典型的5G系統調試和驗證場景。

測試設置

為了展示使用多域示波器分析RF放大器性能的優勢，我們使用泰克MSO6B系列示波器作為我們的采集硬件。

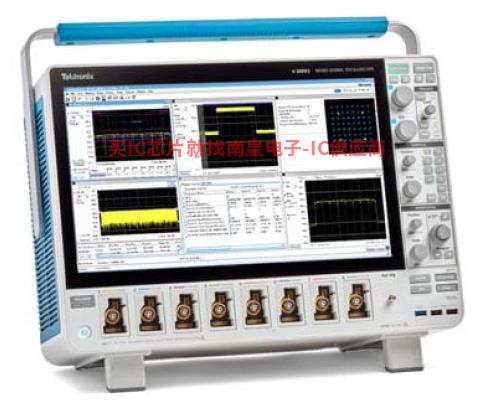

圖2 測試設備包括示波器、信號發生器、耦合器、電源和DUT

我們的被測器件是Mini Circuits的GVA-123+，這是一種小型RF放大器，但它演示了用戶設備和基站應用典型的測量問題。

我們配置泰克AWG70000B任意波形發生器作為我們的信號源，在3.5 GHz中心頻率生成單個5G NR載波，帶寬為100 MHz。它是一個上行信號，30 kHz副載波間隔(SCS)，256-QAM，11.5 dB OFDM PAPR。

AWG調節為250 mV ~ 500 mV峰峰值信號，約為–11 ~ –17 dBm合成平均功率。

我們使用耦合器(ZDC-10-0123)，在示波器通道1上捕獲輸入信號。吉時利源測量單元(SMU)為被測器件供電。

我們還在示波器通道6上增加了一只電流探頭，測量放大器吸收的電流。

在MSO6B示波器上，我們運行SignalVu VSA軟件，裝有5G NR選配插件，我們把它配置成分析示波器通道1捕獲的信號。

測量實例

作為實例，我們將看到放大器獲得良好的讀數，在RF輸入上開始觸發。

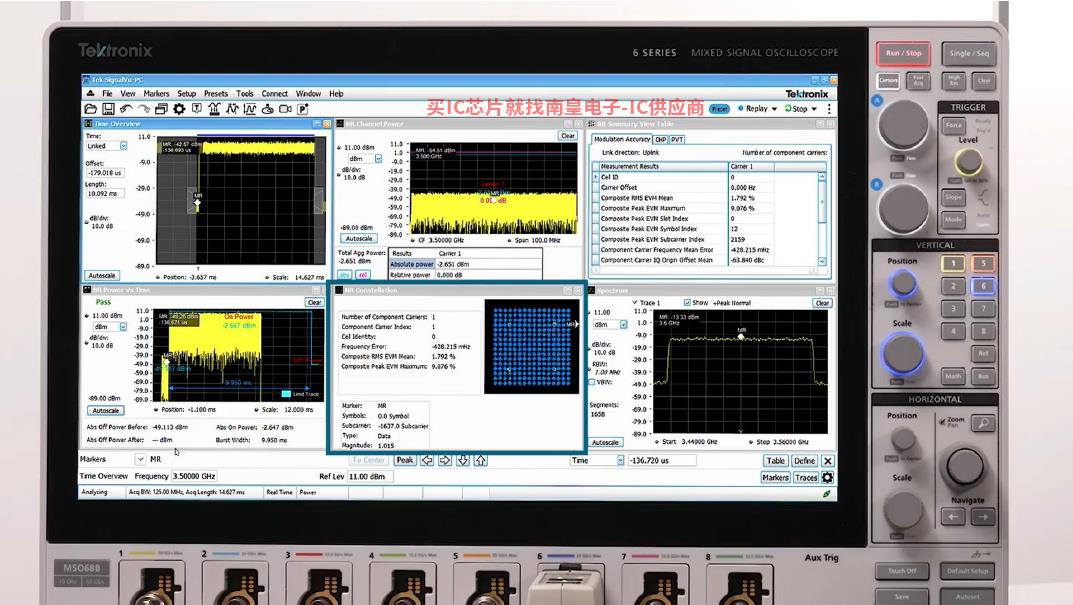

圖3 在這個測量中，星座圖中顯示的EVM與預期相符

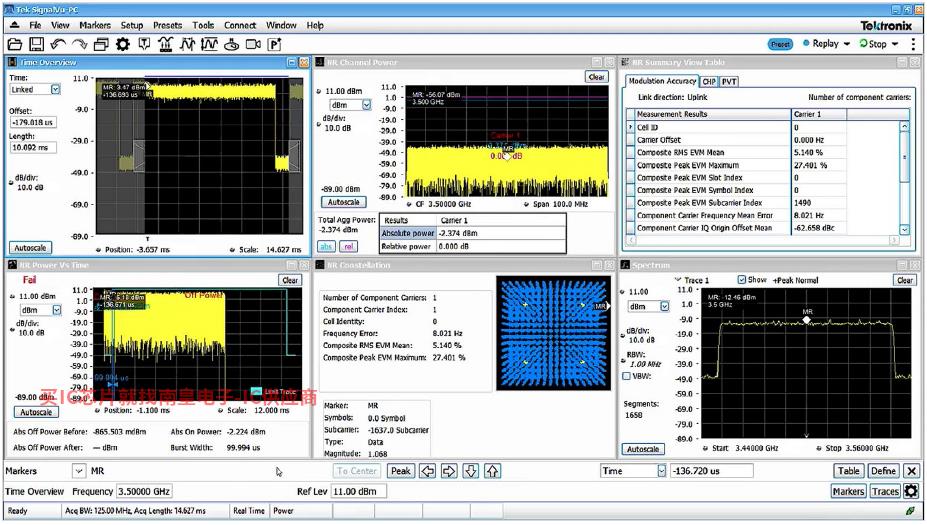

然后我們在引入干擾時會突然看到變化，我們捕捉到高失真時點，這是什么引起的呢？

圖4 在這個測量中，EVM高于預期

在上面兩個截屏中可以看到，星座圖中的5G EVM在好和壞之間脈沖波動。我們可以看下功率相對于時間畫面，也可以看到功率有時會跌落。

因此，我們看到所有RF域指標都顯示出了問題，我們想進一步了解根本原因。

您懷疑這與電源有關，如果使用的是傳統VSA，您會不知所措，只能不斷地猜測。而MSO6B不同，它可以同時查看模擬信號、數字信號和RF信號，所以我們可以關聯到根本原因。

如果我們看一下通道6上測量信號的電流探頭和通道5上的RF輸出，我們可以看到電流在周期性下跌。

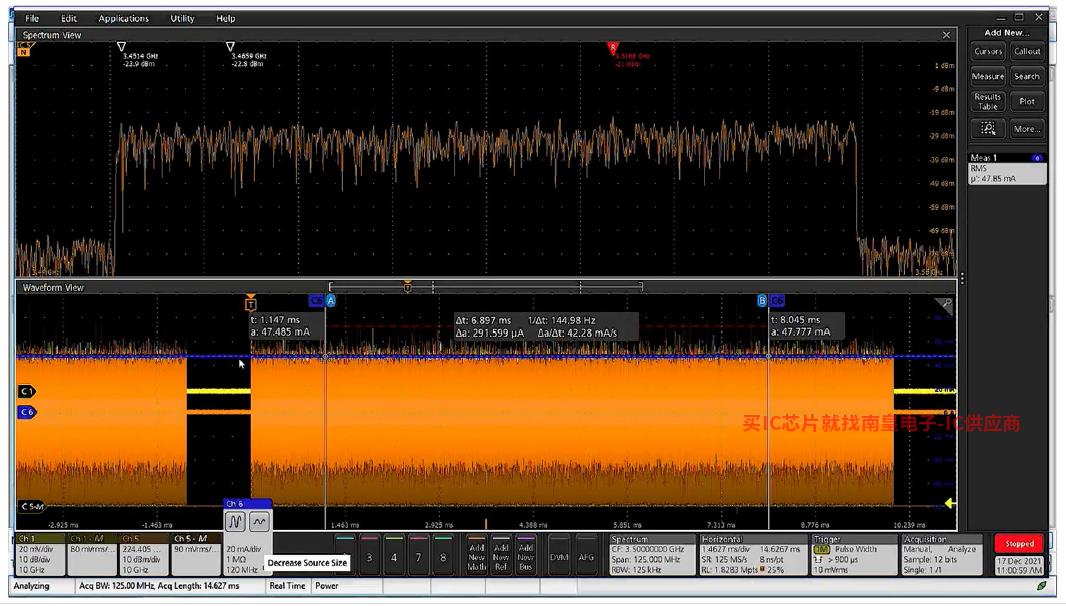

圖5 在這個采集中，電源傳送48 mA (通道6, 藍色)，功放的輸出(通道5, 橙色)是標稱值

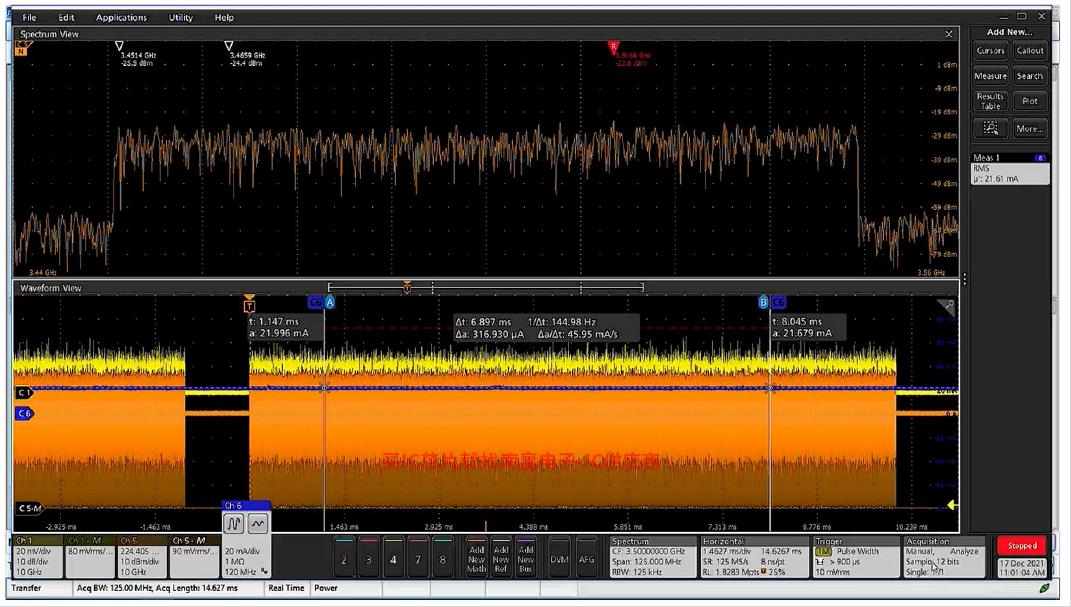

圖6 在這個采集中，電源傳送22 mA (通道6, 藍色)，功放的輸出(通道5, 橙色)已經下跌

所以我們改變視角，在時域中觸發電流，而不是在頻域中觸發RF脈沖。為此，我們將把觸發源變成通道6上的電流探頭，因為我們知道正確操作發生在47 mA，所以我們把觸發點設置在43 mA，在下降時捕捉信號。我們設置成觸發電流邊沿，而不是脈沖。

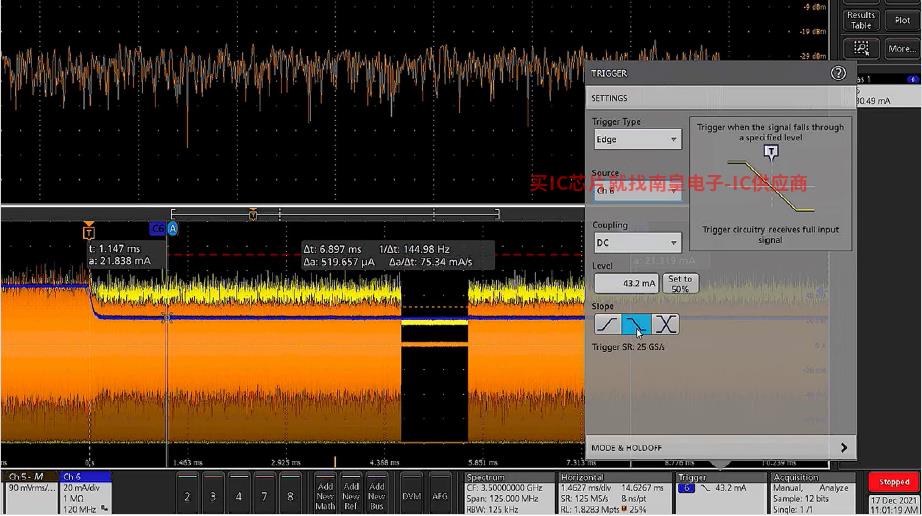

圖7 觸發設置成捕獲電流下降，以統一采集低電流情況

現在我們把RF下跌原因與示波器關聯起來，在返回CTS代理SignalVu時，我們現在可以捕捉電流開始下跌的時點。

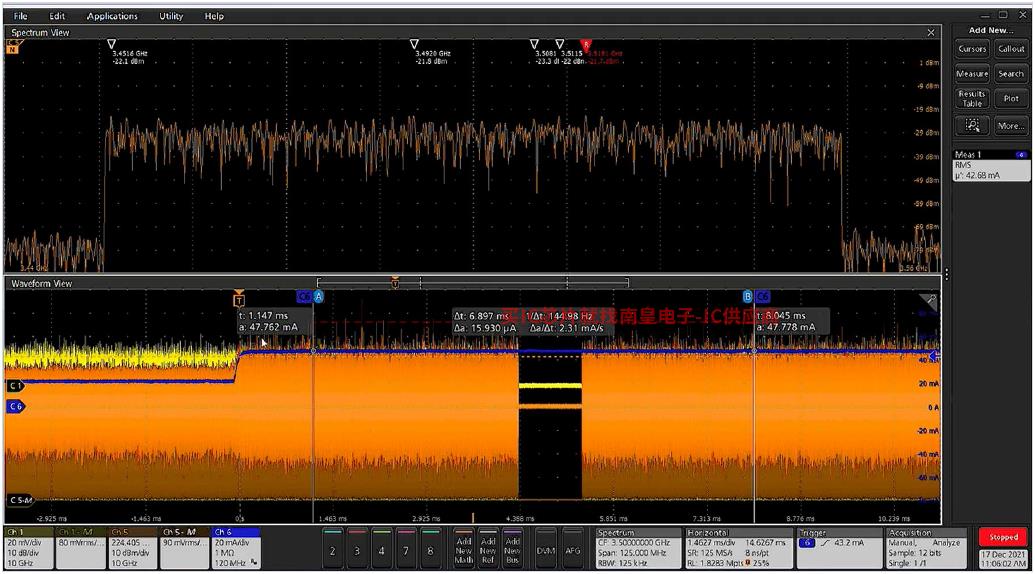

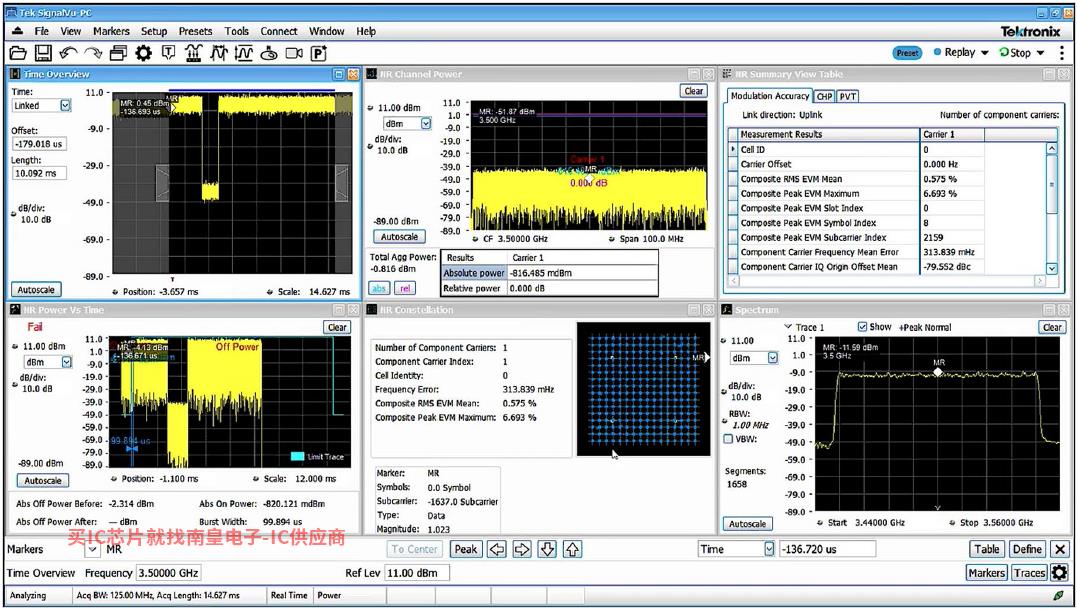

圖8 在觸發低電流情況時，我們在星座圖中一直看到高EVM

這里，我們看到電流與示波器屏幕上的RF性能的跌落完美相關。這足可以確認，我們已經觸發電流下跌，不再會有閃爍的星座圖或EVM畫面，我們可以更好地看到實際問題。您可以看到，我們的EVM一直很差，因為我們已經觸發了故障時點。

現在我們看一下在電流落在規范內時是否觸發，看一下RF測量會發生什么情況。為此，我們只需把觸發方向變成上升，現在可以捕獲電流落在規范內的時點。在示波器應用中，我們的RF能量如預期那樣恢復，看一下SignalVu VSA應用，捕獲的每個5G信號都滿足規范。只需按幾下按鈕，就可以把觸發設置成捕獲電流提高，在電流恢復正常時一直采集信號。
