示波器是工程師不可或缺的重要設備。就像過去十年智能手機的發展一樣，示波器正在從以前的純按轉向觸摸屏控制，泰克就是典型的代表之一。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

MSO6B現在已經成為示波器RF系統設計師檢查電源軌道、數字控制總線和I/O信號以及RF信號的首選之一。每個通道都有一個數字變頻器，可以與時域波形同步進行頻譜分析。工程師可以通過時間相關的方式查看設計的信號特征。5G現在系統設計師可以在泰克示波器中增加5G NR信號分析功能可以快速診斷示波器上有問題的信號交互，而無需麻煩地連接多個儀器。

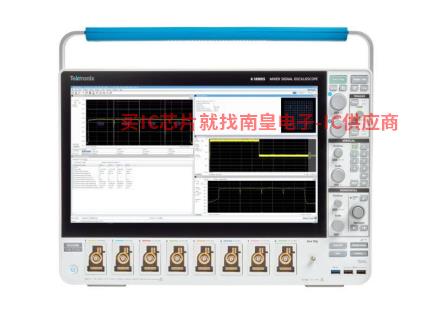

最低輸入噪聲高達10 GHz模擬帶寬，MSO6B今天的分析和調試GHz嵌入式系統的時鐘和總線速率提供了最佳的信號保真度。MSO6B擁有極富創AdvancedLinearDevices代理新手勢開合-滑動-縮放觸摸屏用戶界面，高清顯示屏最多8個FlexChannel每個輸入可以測量一個模擬信號或8個數字信號，可以隨時應對當今最棘手的挑戰(當然也可以應對明天的挑戰)。

MSO6B它還提供了簡化的先進測量和分析功能。它很容易表達GHz時鐘和串行總線上的抖動通過集成測量將統計數據放入日常工具箱中，使用相同簡單的拖放操作，添加高級測量和日常測量。MSO6B正是這些功能使它脫穎而出，才有四種獨特的分析功能。

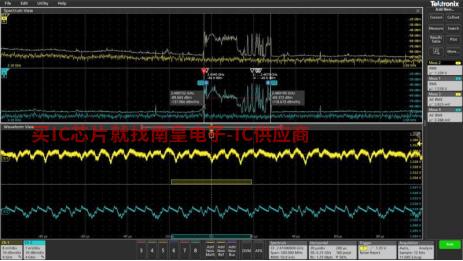

獨特功能1：Spectrum View同步多通道頻譜分析

查看頻域中的一個或多個信號通�？梢愿�容易地調試問題。幾十年來，基于數學的示波器一直標準化FFT，以滿足這一需求。但眾所周知，F(xiàn)FT主要原因有兩個。

首先，在執行頻域分析時，您會考慮中心頻率、頻寬和帶寬分析(RBW)由于這些功能通常存在于頻譜分析儀在于頻譜分析儀中。但在使用中FFT當您使用采樣率、記錄長度、時間/分度等各種傳統示波器控制功能時，必須進行智能轉換，才能在頻域中找到視圖。

第二，驅動FFT采集系統與提供模擬時域視圖的采集系統相同。頻域視圖不是您想要的視圖。在傳統的示波器中FFT在兩個域中同時優化視圖幾乎是不可能的。

Spectrum View改變了這一切。泰克在每一項技術中都獲得了專利FlexChannel為時域提供取樣器，為頻域提供數字下變頻器�？赏瑫r(shí)觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的收集設置。其他制造商提供各種頻譜分析套件，聲稱非常簡單易用，但都有上述限制。只有Spectrum View既簡單易用，又能同時實現兩個域的最佳視圖。

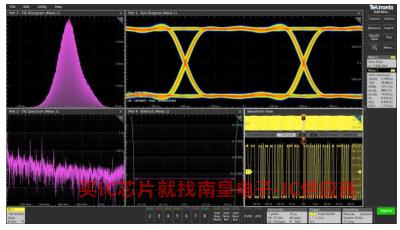

獨特功能2：MSO6B高速串行和抖動測試

MSO6B無縫集成了DPOJET Essentials抖動和代碼分析套件擴展了示波器的能力，可以在相鄰的時鐘和數據周期內實時采集。這可以測量時間間隔誤差和相位噪聲等關鍵抖動和定時參數，以幫助驗證可能的系統定時問題。

時間趨勢圖和直方圖等各種分析工具可以隨時間快速顯示定時參數，頻譜分析可以快速顯示抖動和調制源的準確頻率和范圍。

選項6-DJA增加了額外的抖動分析功能，可以更好地表示設備的性能。31種新的測量提供了完美的抖動、眼圖分析和抖動分解算法，發現了當今高速串行設計、數字設計和通信系統設計中的信號完整性和相關來源。-DJA還提供眼圖模板測試功能，可自動通過/未通過測試。

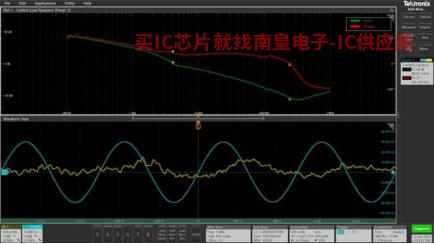

獨特功能3：高級功率分析提供快速可重復的電源測量功能

MSO6B還把選配的6-PWR功率分析套件集成到示波器的自動測量系統中，可快速、重復地分析功率質量、涌入電流、諧波、開關損耗、安全操作區域(SOA)、測量紋波、磁性材料、控制環路響應(波德圖)和電源抑制比(PSRR)。

無需使用外部計算機或復雜的軟件設置，自動測量功能只需按一個按鈕即可提供優異的測量質量和可重復性。

獨特功能4：調制信號信號分析功能

MSO6B結合選定的分析軟件，提供了經濟的中檔示波器性能，可作為4通道10 GHz帶寬解決方案也可用作8通道5 GHz多通道多域矢量信號分析帶寬(VSA)解決方案。

當分析需求超過基本頻譜、范圍、頻率和相位時，可以使用SignalVu-PC矢量信號分析應用。它可以進行深入的瞬態RF詳細的信號分析RF脈沖表征和完美的模擬和數字RF調制分析。

例如，基于混合信號示波器的泰克5G新的無線測試方法和每個通道上的特殊數字下變頻器SignalVu-PC VSA軟件結合驗證5G NR傳統設計提供了一種新的方法RF由于工程師的基礎FFT以前可能沒想過傳統示波器的局限性。
