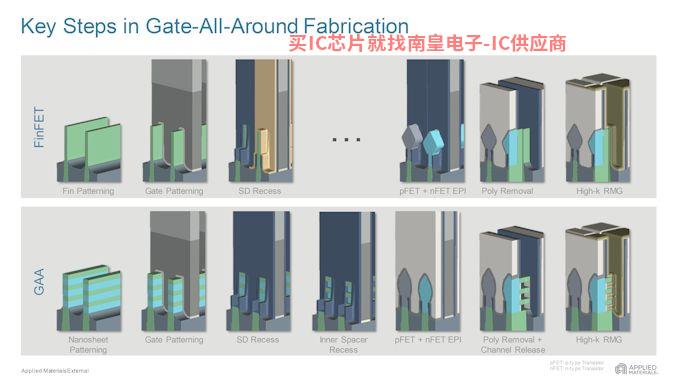

上個月，三星代工（Samsung Foundry）部門悄然宣布其定位 2022 年 2 季度開始使用 3GAE 生產芯片的技術工藝。作為業內第一個使用芯片的人 GAA 晶體管的 3nm 可以看出，這個術語指的是3nm環柵晶體管和早期Vishay代理地制造 GAA 晶圓廠還必須配備必須配備新的生產工具。來自應用材料（Applied Materials）公司的下一代工具將為三星等晶圓廠提供服務 GAA 芯片制造支持。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

（來自：Applied Materials 官網 ，via AnandTech ）

為了滿足芯片設計師的需求，預計新工藝將實現更低的功耗、更高的性能和晶體管密度。然而，近年來，這種組合一直難以實現 —— 晶圓廠必須克服漏電等負面影響，

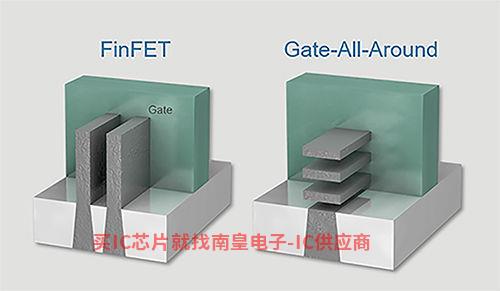

為了縮放晶體管的尺寸，保持其性能和電氣參數，芯片電氣參數 2012 年初，從平面晶體管過渡到 FinFET(鰭場效應晶體管)增加晶體管溝與柵極之間的接觸面積。

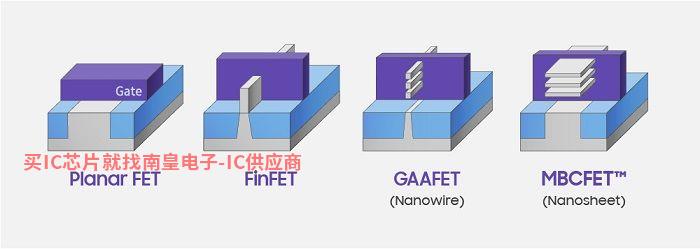

顧名思義，環柵場效應晶體管（GAAFET）溝渠是水平的，所有四面都被柵極包圍，從而很好地解決了與漏電有關的尷尬。

但這還不是 GAAGET 以納米片為基礎的唯一優勢 / 納米帶的 GAAFET 為了獲得更高的性能或降低功耗，晶圓廠還可以調功耗。

三星的 3GAE 和 3GAP 這個過程就是使用所謂的納米帶技術。該公司甚至使用它 GAAFET 稱為多橋通道場效晶體管（MBCFET），劃清與納米線競爭方案的界限。
