作為一名理工科男子，他總是對音樂感興趣。然而，在這方面一直缺乏指導。他只在小學上過幾節音樂，記得一些簡單的樂譜概念。后來，中學忙于文化課。大學選擇了電子專業，離音樂越來越遠。作者現在參加了工作。當我還是個孩子的時候，埋在心里的種子終究會發芽。在業余時間，我利用我的專業知識設計了一種電子樂器與您分享。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

1 卡林巴琴簡介

卡林巴琴是非洲的民族樂器，通過彈撥發出聲音。本設計模仿卡林巴琴的外觀，采用圖1 鼠標按鈕代替卡林巴琴的金屬彈片，藍牙連接手機，在手機上發出聲音。

圖2 電子卡琳巴琴

工作原理也很好AOS代理簡單，當程序檢測到按鈕時，ESP32 相應的通過藍牙發送MIDI 在收到相關指令后，將相應的音符放在手機上。

說完工作原理，我們來看看硬件設計。如果你沒有，PCB 使用現成的板設計經驗，可以嘗試制作簡單版本ESP32_Dev_Kit 開發板配合鼠標按鈕，簡單焊接在大孔板上。

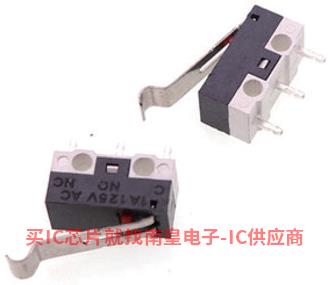

注意使用鼠標按鈕；以上兩個引腳分別連接GND 和ESP 的引腳。

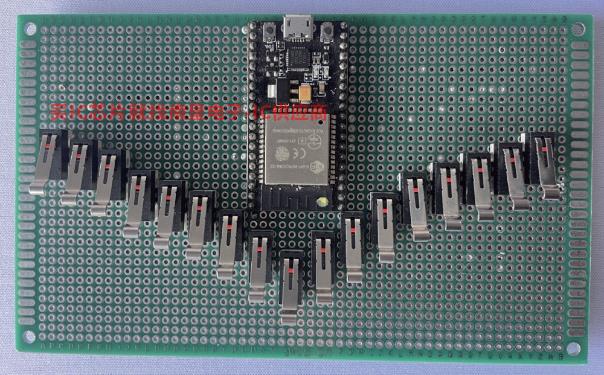

（a）正面

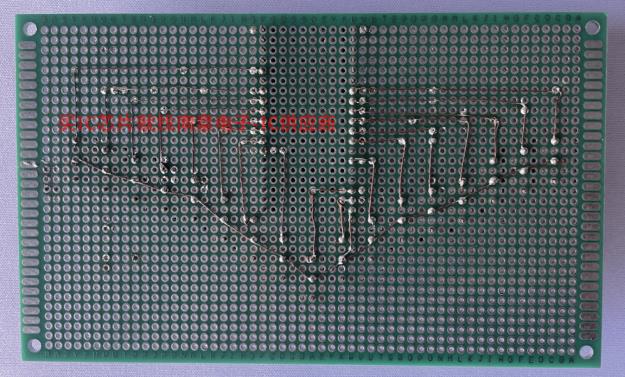

（b）背面

圖3 卡林巴琴的簡易版

假如你有一定的PCB 建議制作圖4 所示版本集成了鋰電池充電電路和WS2812 彩燈，外觀也更漂亮，電路原理圖見圖5，元器件布局見圖6。為了追求美，所有的布線都被放置了PCB 板的背面。

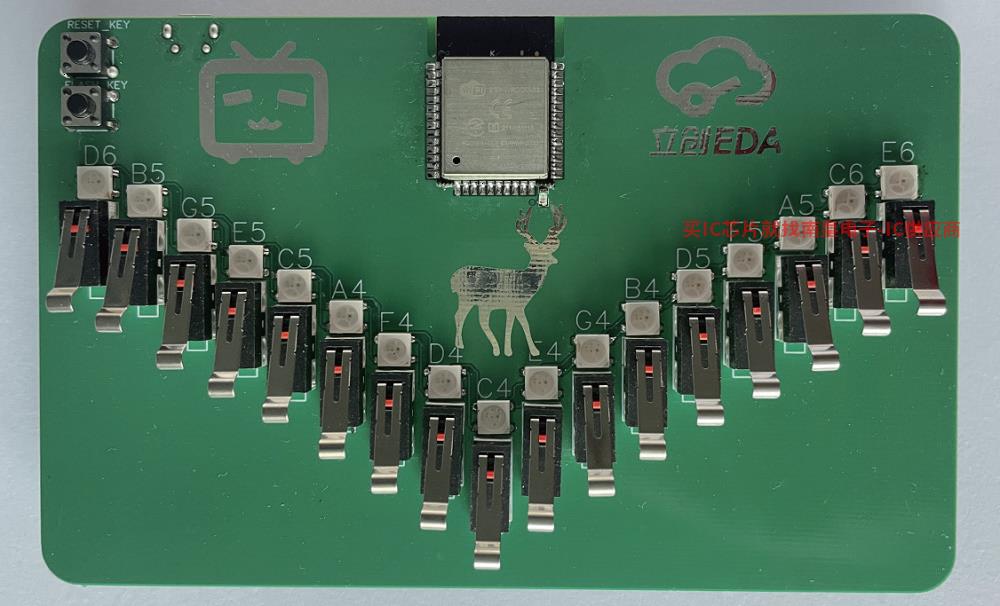

圖4 卡林巴琴的彩燈版

圖5 卡林巴琴彩燈版原理圖

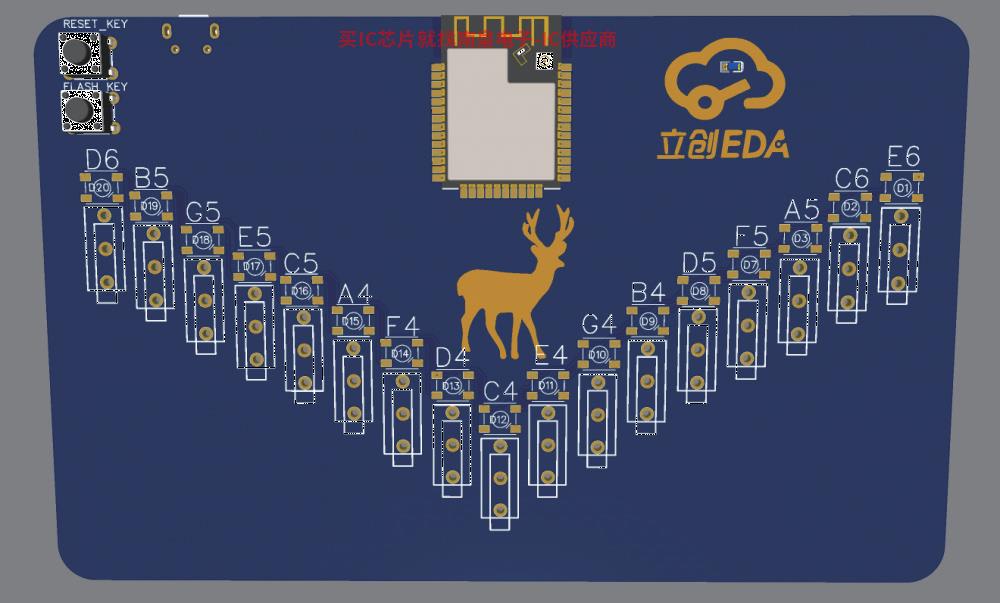

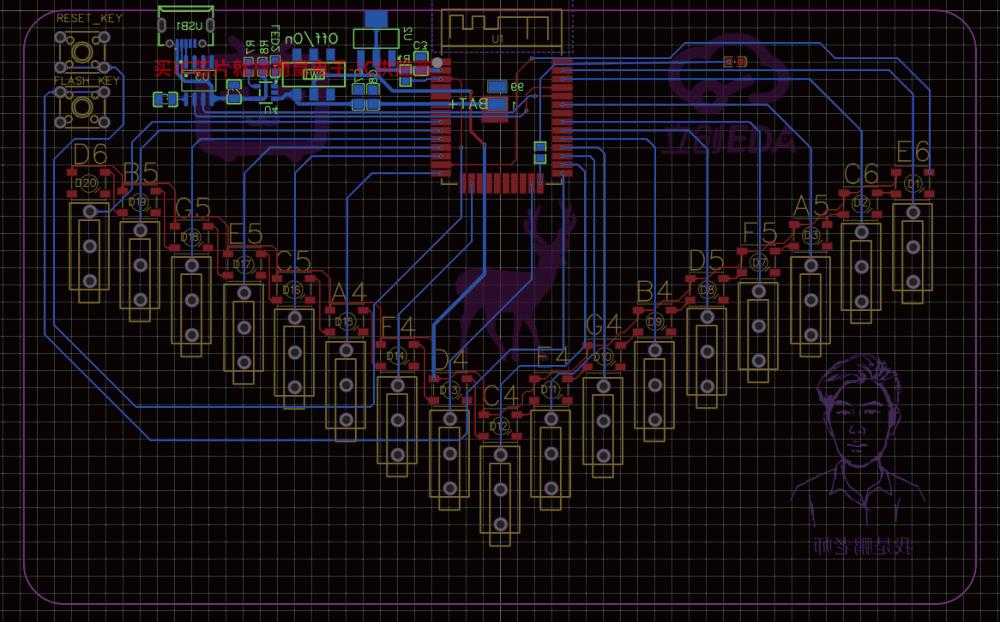

圖6 卡林巴琴的元器件布局

3 軟件設計

使用編程語言MicroPython，利用開發環境uPyCraft，程序的邏輯是先通過藍牙實現MIDI 服務，等待手機連接。手機連接成功后，當檢測到按鈕時，會發送相關信息MIDI 指示手機。

請參考核心代碼IC代理網站論壇。代碼運行后，根據不同的手機平臺，使用以下方法與設備建立連接，iOS 平臺見圖7，Android平臺見圖8。成功連接可以在手機上播放。

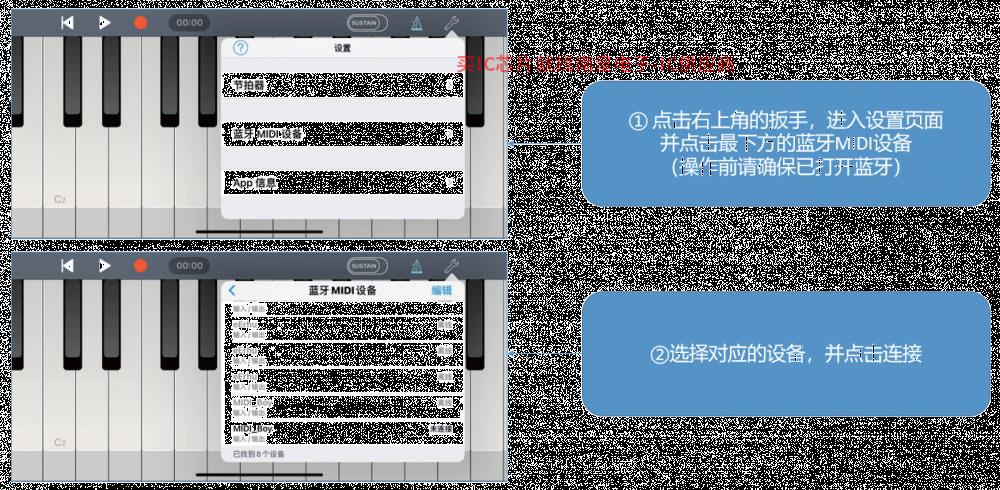

圖7 iOS平臺設備連接示意

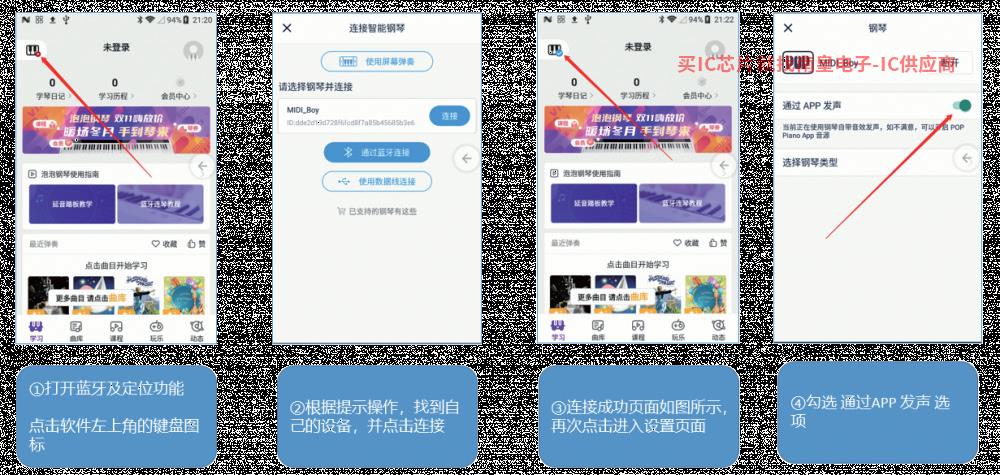

圖8 安卓平臺設備連接示意

(本文來源《IC2022年4月，代理雜志
