致力于亞太地區市場的領先半導體元器件經銷商大聯大控股近日宣布，其品佳推出了基于英飛凌的產品（Infineon）IMD111T驅動Wurth代理ICDC無刷電機驅動方案。
芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

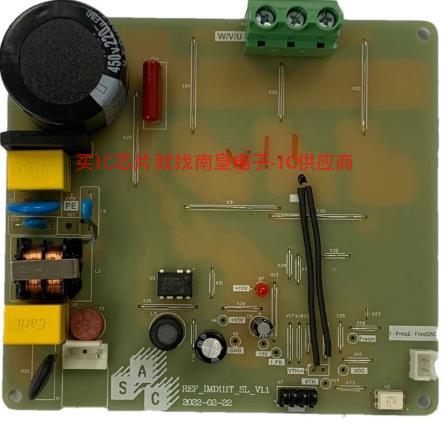

圖示2-基于大聯大品佳Infineon直流無刷電機驅動方案的場景應用圖
本方案的核心IMD111T緊湊包裝iMOTION運動控制引擎（MCE）、穩壓器與三相柵極驅動器相結合。基于英飛凌獨特絕緣體上硅的格柵極驅動器（SOI）該技術具有寬工作電壓，可在變頻器中驅動一系列MOSFET和IGBT。最新的電機控制使用MCE 2.現成的電機和0技術可以提供PFC(可選)控制，而且MCE 2.0軟件算法可以在無傳感器或基于霍爾傳感器的電機逆變器中實現高效的磁場定向控制（FOC）。另外，IMD111T集成穩壓器可以實現多種供電方案，有助于減少BOM用料。
圖示3-基于大聯大品佳Infineon產品DC無刷電機驅動方案方塊圖
此外，根據UL/IEC 60730（B類)的要求，IMD111T該設備通過了功能安全應用所需的預認證。IMD111T本方案可以幫助用戶以極低的成本開發電機系統。
核心技術優勢：
● 運動控制引擎系統產品驗證的運動控制引擎（MCE）；
● 單一Shunt無傳感器的電流采樣或橋臂電流采樣FOC控制；
● 板載調試接口電隔離；
● 集成保護功能；
● 集成腳本引擎類似于小型虛擬機；
● 單片板BOM成本低；
● 內置Pre-Driver，可驅動一系列變頻MOS/IGBT；
● 使用MCEWizard和MCEDesigner電機參數和調整電機參數；
● 無需編程電機控制功能調試。
方案規格：
● MCU：MCE 2.0；
● 支持單支路或多支路分流電流測量；
● 支持電機控制算法(基于霍爾的無傳感器/FOC）；
● 支持保護功能；
● 支持死區插入和擊穿保護；
● 支持過流/過壓/欠壓閉鎖；
● 支持具有600V高壓三相柵極驅動器阻斷電壓；
● 15支持柵極驅動器V電源電壓；
● 內置LDO，支持5V輸出。
