泰克提供TekScope PC計算機客戶端獲取和分析示波器的波形，并經常解碼和分析示波器端的波形 數據復制和處理需要來回分析，并占用示波器資源。利用TekScope PC客戶端可以遠程使用多個客戶端 示波器獲得波形，可以在自己的電腦上進行MIPI的D-PHY/C-PHY 解碼、搜索和分析。本文主要介紹了采用TekScope PC進行MIPI D-PHY/ C-PHY解碼的使用方法和步驟。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

1. 波形的采集

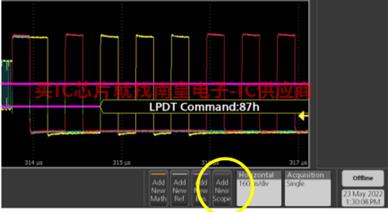

打開TekScope軟件完成后，點擊示波器下方 “Add New Scope添加需要收集波形的示波器。在彈出對話框中可以看到示波器可以通過網絡或USB連接，只需輸入相應的示波器等IP點擊地址Connect當有多個示波器時，也可以通過Label給示波器命名。

圖1. 波形采集選用示波器 圖2. 選擇界面連接示波器

2. MIPI C-PHY 解碼設置

點擊軟件界面下方的Add New Bus添加新的解碼總線。

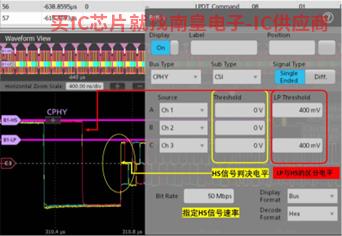

圖3a. 添加需要解碼的總線標準

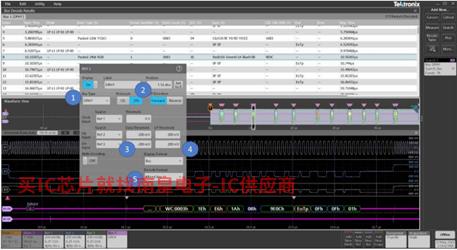

圖3b. 添加總線解碼界面

在彈出總線中選擇界面，Bus Type在下拉列表中選擇CPHY，在“Sub Type可以選擇CSI 還是DSI解碼。 ，對原始C-PHY單端信號VA、VB及VC此時需要解碼Signal Type“中選擇”Single Ended“。 此時在界面上Ramtron代理可以看到信號源Source“體現為A、B、C 三個信號，然后判斷要解碼的信號的判斷電平。

CPHY解碼中門限電平分為兩種，Threshold高速是中等規定的HS中間判斷電平通常為零， 也可以根據信號的具體情況進行更詳細的修改，但必須是中間電平。在”LP Threshold中輸入是 LP 信號與 HS 不允許設置信號區分電平。HS實際信號超過，但不超過 LP 信號指 定的最高1.2V電平即可。

在相同的界面下，Bit Rate高速輸入框還需要給出HS信號的速率，然后Display中選擇”O(jiān)n“， TekScope可以正確解碼。另外，在Display Format“及”Decode Format你也可以根據自己的要求 喜歡個性化設置總線和解碼的顯示。

圖4

3.打開波形解碼表并定位波形解碼表

為更方便地瀏覽解碼信號，TekScope PC列表的顯示和定位可以通過解碼結果表進行。使用方法分為三個步驟：

1) 在軟件界面右上角的一級菜單中選擇Results Table”；

2) 在Results Table選擇類型Bus Decode”；

3) 點擊“Add添加解碼結果表

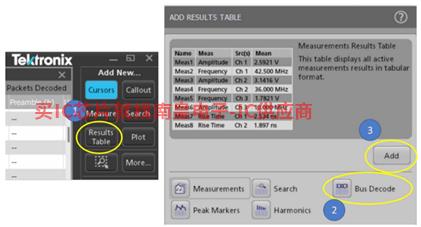

圖 5. 三步添加解碼表

解碼表列出了所有的解碼字段和結果，并單擊任何 在解碼結果中，軟件會自動跳轉到相應的波形 解碼波形的定位和調試很方便，對像素也很方便RGB類的元素會用同樣的顏色標注。解碼表支持csv輸出格式，右鍵單擊解碼表選擇Save Table“即可。

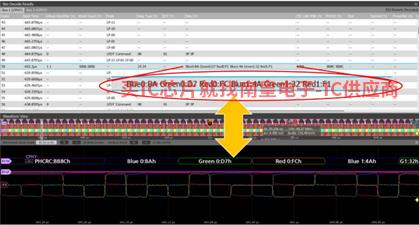

圖6.解碼表自動定位和像素顏色標志

4.TekScope PC使用解碼搜索功能

TekScope PC搜索標記也可以基于總線的解碼， 針對CPHY總線解碼可以搜索各種數據類型和詳細數據，如下圖所示SOT、EOT、Data、Packets各種數據都可以具體進行 的搜索。點擊軟件右上角的一級菜單Search按鈕，然后Source選擇前面定義好的選擇CPHY總線，最后Mark On在下拉列表中選擇相應的搜索條件進行定義。

以下示例為搜索Long Packet 使用類型RGB444編碼中對Red數據為“0x像素搜索06的條件：

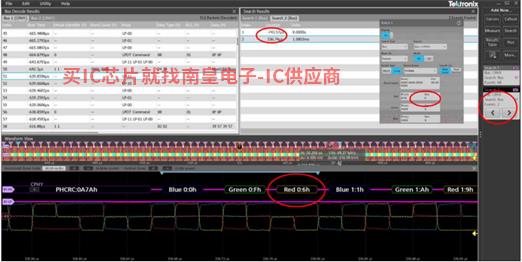

圖 7. CPHY 解碼搜索設置 圖 8. 搜索特定像素的示例

圖 9. CPHY 像素級搜索定位功能示例

通過之前的第三點Results Table添加類似操作Search在列表中顯示上述定義的搜索結果， 同樣，結果列表中也有相應的時間戳，可以點擊自動跳轉，非常方便。

5. MIPI D-PHY 總線解碼設置

對于MIPI D-PHY設置和搜索總線解碼和搜索MIPI C-PHY使用方法基本相似，唯一的區別是添加 總線“Add New Bus通過以下步驟實現界面下：

1) 在“Bus Type”下選擇 DPHY；

2) “Protocols”中指定是CSI還是DSI標準；

3) 指定Clock的Threshold以及Data的Data Threshold，注意此處為HS判斷信號的門限電平；

4) 指定“LP Threshold區分電平LP信號以及HS這里的電平應該高于信號HS信號的最高電平不超過LP信號的1.2V標準電平；

5) 選擇自定義的解碼格式

圖 10. MIPI D-PHY信號解碼設置界面

同樣，上述解碼和搜索表也可以用于波形 解碼搜索及定位分析。

綜上所述，TekScope PC在個人電腦上支持示波器MIPI遠程采集、總線解碼、搜索和定位波形，方便工程師遠程采集示波器MIPI解碼分析，節約示波器資源，方便數據整理和遠程合作，速度快，功能全面，支持泰克DPO70k及MSO6B不同的示波器平臺，對有MIPI總線需要解碼分析的工程師有很大的幫助。
