簡介

您是否想過如何設計一個具有高電磁兼容性(EMC)性能的精密溫度測量系統？本文將討論精密溫度測量系統的設計考慮因素，以及如何在保持測量精度的同時提高系統的EMC性能。我們將以RTD溫度測量為例介紹測試結果和數據分析，以便我們能夠輕松地從概念開發出原型和產品并走向市場。

精密溫度測量和EMC挑戰

溫度測量是模擬領域中最常用的一項檢測技術。許多測量技術可用來檢測環境溫度。熱敏電阻是一種小尺寸且簡單的2線制方案，具有快速響應時間，但其非線性和有限的溫度范圍限制了其精度和應用。RTD是最穩定、最精確的溫度測量方法。RTD設計的難點在于需要外部激勵、復雜電路和校準。沒有溫度測量系統開發經驗的工程師可能會氣餒。熱電偶(TC)可以提供堅固耐用、便宜、不同測量范圍的解決方案，但完整的熱電偶測溫系統需要冷端補償(CJC)。與熱敏電阻、TC和RTD相比，新型的數字溫度傳感器可以直接通過數字接口提供校準的溫度數據。精密溫度測量需要高精度溫度傳感器和精密信號鏈來構成一個溫度測量系統。TC、RTD和數字溫度傳感器的精度最高。精密信號鏈器件是可以獲得的，可用來收集這些傳感器信號并將其轉換為絕對溫度。在工業領域，達到0.1°C的精度是我們的目標。這種精度測量不包括傳感器誤差。表1比較了不同類型的溫度傳感器。

表1 不同類型溫度傳感器的比較

溫度傳感器類型

優點

缺點

熱敏電阻

簡單的2線方案，快速響應時間，小尺寸

非線性，溫度范圍有限，不如TC和RTD那樣堅固耐用，需要激勵，自發熱會引起精度誤差

RTD

最穩定、最精確，堅固耐用，易于連接和實現

需要外部激勵，非線性，自發熱會引起精度誤差

熱電偶

堅CMLMicrocircuits代理固耐用，自供電，便宜，支持不同的溫度范圍（J、K、T、E、R、S、B、N），適合遠距離測量

非線性，需要冷端補償(CJC)，低輸出范圍需要低噪聲/低漂移電子元器件，精度為1％至3％

IC溫度傳感器

出廠完全校準，線性，穩定，模擬和數字輸出

溫度范圍有限

創建數字溫度測量系統時，特別是針對工業和鐵路等惡劣環境中的應用時，不僅要關注精度和設計難度，EMC性能也是保持系統穩定的關鍵特性。系統需要額外的電路和分立器件以提高EMC性能。但是，更多的保護器件意味著更多的誤差源。因此，設計具有高檢測精度和高EMC性能的溫度測量系統是非常具有挑戰性的。溫度測量系統的EMC性能決定其能否在指定的電磁環境中正常工作。

ADI公司提供各種溫度測量解決方案，例如精密模數轉換器(ADC)、模擬前端(AFE)、IC溫度傳感器等。ADI AFE解決方案提供多傳感器高精度數字溫度測量系統，支持直接TC測量、直接RTD測量、直接熱敏電阻測量和定制傳感器應用。當增加EMC保護器件時，一些特殊配置可以幫助保持高測量精度。圖1顯示了經典比率式溫度測量電路和計算公式。

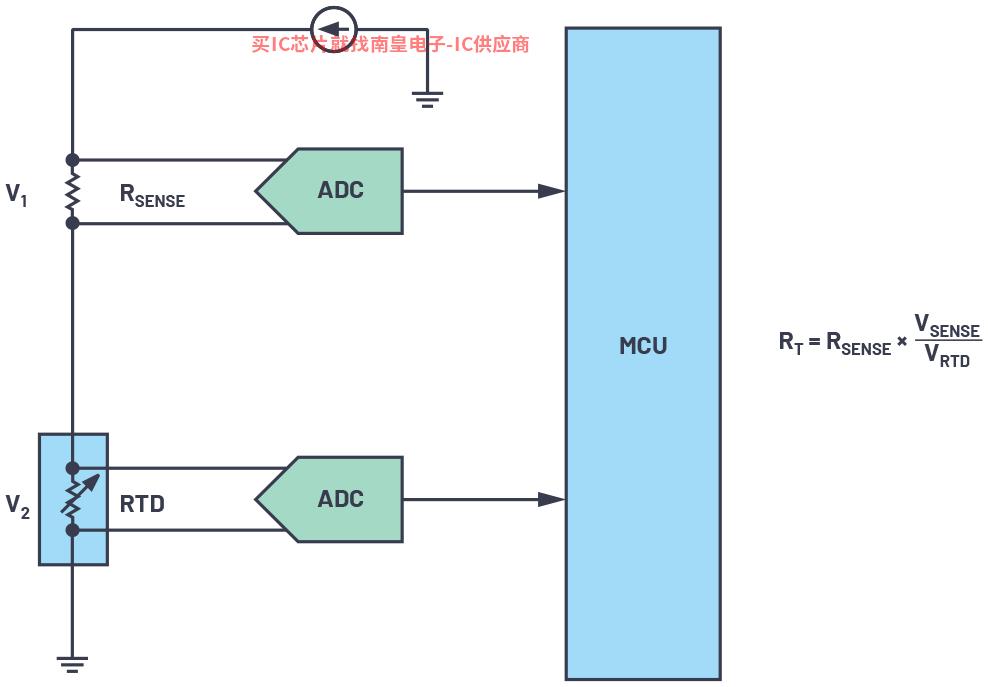

圖1 經典比率式溫度測量電路和計算公式

以下部分介紹了溫度檢測解決方案，以便系統設計人員能夠?qū)崿F(xiàn)出色的EMC性能。

RTD溫度測量解決方案

以LTC2983溫度測量AFE為例。系統控制器可以通過SPI接口直接從LTC2983讀取校準的溫度數據，精度為0.1°C，分辨率為0.001°C。連接4線RTD時，激勵電流旋轉功能可以自動消除熱電偶的寄生效應，并降低信號電路漏電流的影響。基于這些特性，LTC2983可以加速多通道精密溫度測量系統的設計，實現高EMC性能而無需復雜的電路設計，讓您和您的客戶更有信心。圖2顯示了EMC保護的LTC2983溫度測量系統框圖。

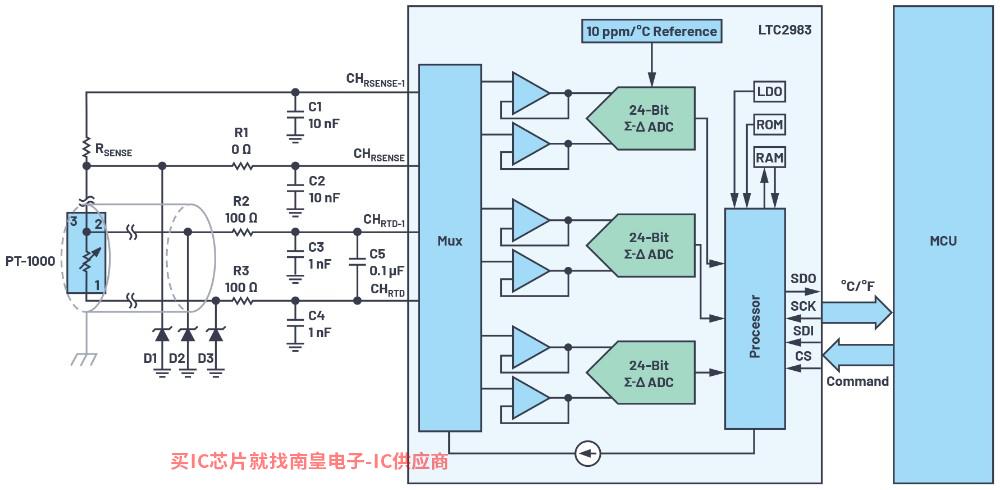

圖2 EMC保護的LTC2983溫度測量系統

RTD無疑是高精度溫度測量的出色選擇，可以測量-200°C至+800°C范圍內的溫度。100Ω和1000Ω鉑RTD最常見，但也可以由鎳或銅制成。

最簡單的RTD溫度測量系統是2線配置，但引線電阻會引入額外的系統溫度誤差。將兩個匹配的電流源施加到RTD（引線電阻應相等），3線配置便可消除引線電阻誤差。利用高阻抗開爾文檢測直接測量傳感器，開爾文配置或4線配置便可消除平衡或不平衡的引線電阻。然而，成本將是4線配置的主要障礙，因為其需要更多電纜，特別是針對遠距離溫度測量。圖3顯示了不同的RTD接線配置1。考慮到實際的客戶用例，本文選擇了3線RTD配置并測試其EMC性能。

[GJ1]

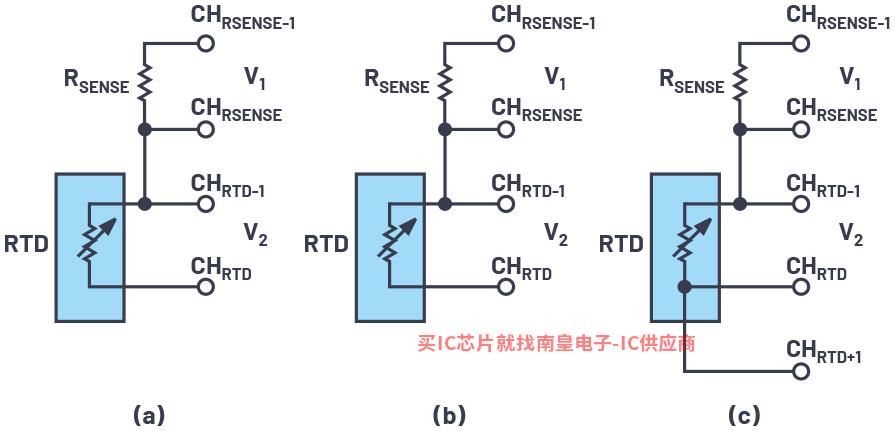

圖3 不同RTD接線配置：(a) 2線，(b) 3線，(c) 4線

2線和3線RTD傳感器還可以在PCB上使用開爾文配置。當需要將限流電阻和RC濾波器添加到信號鏈路以保護器件的模擬輸入引腳時，這些額外的電阻會引入很大的系統失調。例如，用4線開爾文配置取代2線保護電路可以幫助消除該失調，因為激勵電流不會流過這些限流電阻和RC濾波器，保護電阻引起的誤差可以忽略不計（參見圖4）。欲了解更多信息，請參閱LTC2986數據手冊。

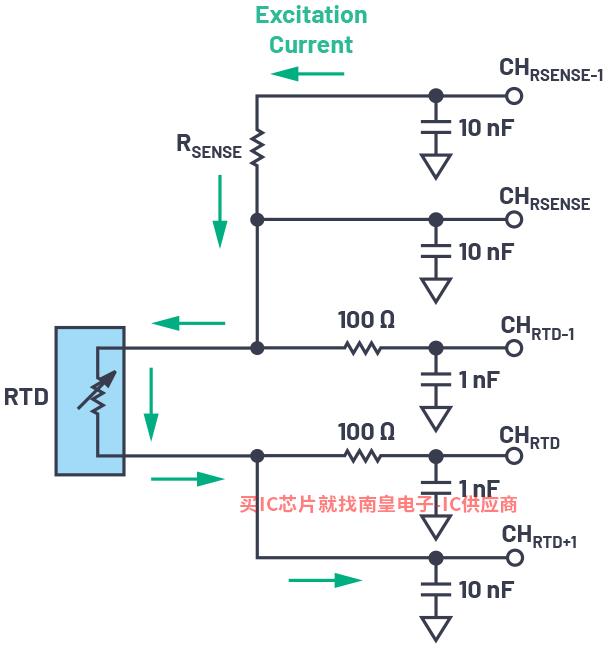

圖4 4線配置消除額外的電阻誤差

溫度測量系統的穩健性挑戰

與大多數溫度測量IC一樣，LTC2983可以耐受2 kV HBM ESD電平。但在工業自動化、鐵路和其他苛刻電磁環境中，電子器件需要面對更高的干擾電平和更復雜的EMC事件，例如靜電放電(ESD)、電快速瞬變(EFT)、輻射敏感性(RS)、傳導敏感性(CS)和浪涌等。

為了降低下游設備遭到損壞的風險并提高系統的魯棒性，額外的分立保護器件是必要的。

EMC事件的三要素是噪聲源、耦合路徑和接收器。，在該溫度測量系統中，噪聲源來自周圍環境。耦合路徑是傳感器電纜，LTC2983是接收器。工業自動化和鐵路應用總是使用長傳感器電纜來檢測遠程器件的溫度。傳感器電纜的長度可以是數米甚至數十米。較長的電纜導致耦合路徑更大，溫度測量系統面臨更嚴重的EMI挑戰。

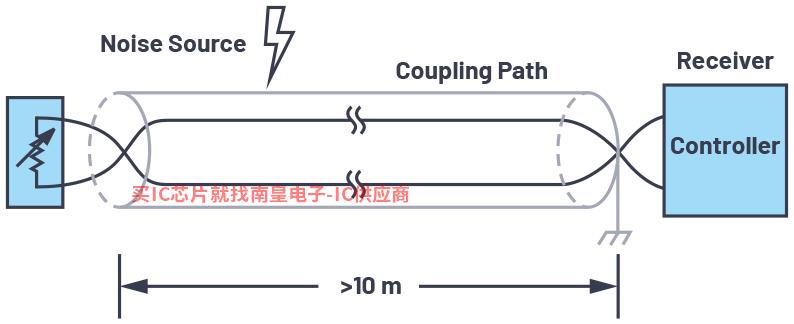

圖5 溫度測量系統的EMI事件的三要素

采用TVS的系統級保護解決方案

瞬變電壓抑制器(TVS)和限流電阻是最常見的保護器件。選擇合適的TVS和限流電阻不僅可以提高系統穩健性，還能保持系統的高測量性能。表2顯示了TVS器件的主要參數，包括工作峰值反向電壓、擊穿電壓、最大箝位電壓和最大反向漏電流。工作峰值反向電壓必須高于最大傳感器信號，以確保系統正常工作。擊穿電壓不應比信號電壓高很多，以避免產生很寬的無保護電壓范圍。最大箝位電壓決定TVS可以抑制的最大干擾信號電壓。反向漏電流會對系統貢獻很大的測量誤差，因此應選擇反向漏電流盡可能小的TVS。

表2 TVS主要參數

參數

描述

工作峰值反向電壓

低于該值時不會發生顯著導電現象的電壓

擊穿電壓

觸發規定導通的電壓

最大箝位電壓

傳導額定最大電流時器件上的最大電壓

最大反向漏電流

將不觸發導通的最大電壓施加到TVS時的漏電流

正常工作條件下，TVS器件表現出很高的對地阻抗。將一個大于TVS擊穿電壓的瞬變電壓施加于系統輸入端時，一旦TVS被擊穿，輸入端電壓就會被箝位并提供低阻抗接地路徑，將瞬變電流從輸入端轉移到地。

圖2所示為3線PT-1000保護電路。3線PT-1000通過三個相鄰?fù)ǖ肋B接到LTC2983，其受到SMAJ5.0A TVS和100Ω限流電阻的保護。限流電阻和下游電容形成低通濾波器，以盡可能多地消除輸入線路中的RF成分，使每條線路和地之間的交流信號保持平衡，并在測量帶寬上維持足夠高的輸入阻抗以避免加載信號源2。差分模式濾波器的-3 dB帶寬為7.9 kHz，共模濾波器的-3 dB帶寬為1.6 MHz。

該溫度測量系統依據IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5和IEC 61000-4-6標準進行了測試。在這些測試下，系統必須正常工作并提供精確的溫度測量。被測傳感器是B類3線PT-1000，其使用約10 m長的屏蔽線。

表3列出了IEC 61000-4-x抗擾度測試項目、測試電平和系統受EMI事件干擾時的溫度波動。圖6顯示了測試時的輸出溫度數據曲線，其對應于表3中的最大溫度波動。

表3 EMI測試結果

IEC 61000-4瞬變

保護級別

最大溫度波動(°C)

RS

10 V/m，80 MHz至~1 GHz和1.4 GHz至~2 GHz

<0.5

CS

10 V，0.15 MHz至~80 MHz

<0.2

ESD

±8 kV，傳導；±15 kV，空氣

<0.15

EFT

±4 kV，5 kHz

<0.15

浪涌

±4 kV，1.2/50 (8/20) μs

<0.2

增加保護后的溫度測量精度

TVS和限流電阻有助于保護溫度測量系統不受EMC影響。箝位電壓越低的TVS，越能保護敏感電路。但反過來，它們可能產生系統誤差。為了應對這種情況，我們必須使用具有更高擊穿電壓的TVS，因為更高的擊穿電壓意味著在正常工作電壓下漏電流更少。TVS漏電流越低，則給系統增加的誤差越小。

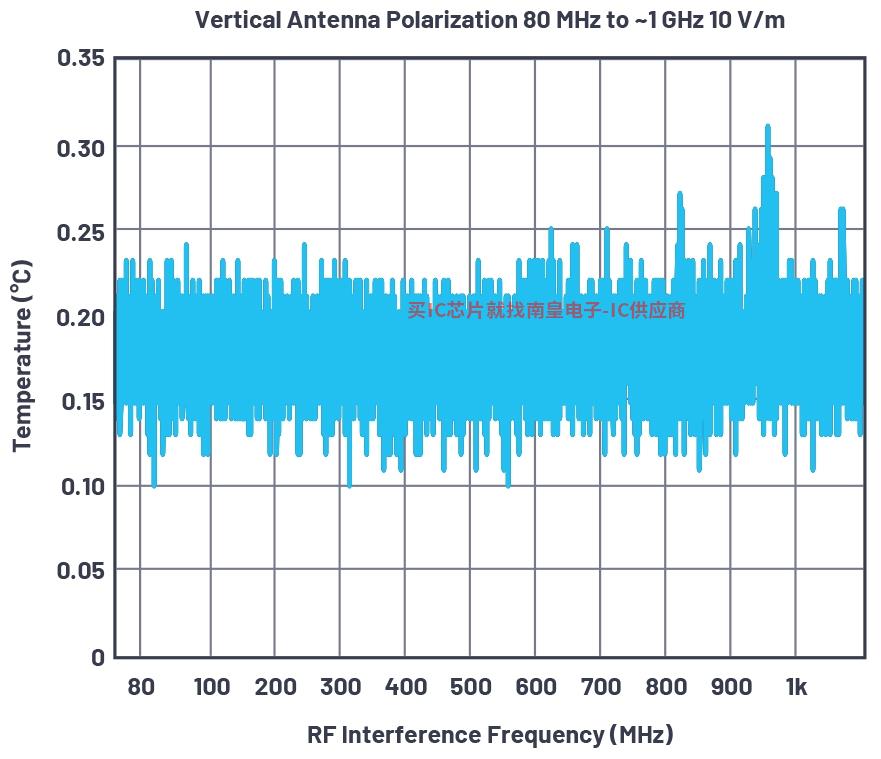

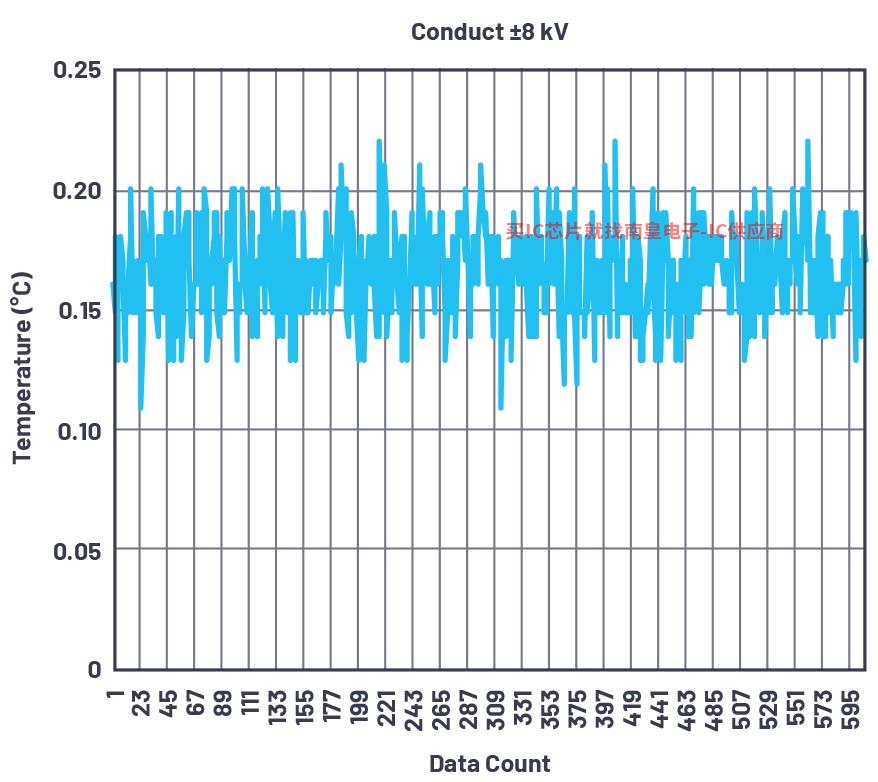

圖6 測試時的輸出溫度數據曲線

表4 Littelfuse SMAJ5.0A TVS的電氣特性

電氣特性（TA = 25°C，除非另有說明）

產品型號

(單極性)

產品型號

(雙極性)

標識

反向關態電壓VR

(V)

擊穿電壓VBR @ IT

(V)

測試電流IT

(mA)

最大箝位電壓VC @ Ipp

(V)

最大峰值脈沖電流Ipp

(A)

最大反向漏電流IR @ VR

(μA)

機構批準

單極性

雙極性

最小值

最大值

SMAJ5.0A

SMAJ5.0CA

AE

WE

5.0

6.40

7.00

10

9.2

43.5

800

X

考慮這些因素，我們使用了一個Littelfuse SMAJ5.0A TVS（可以在大多數電子元器件經銷商那里買到）和一個精度為±0.1％的100Ω限流電阻來保護系統，避免引入任何顯著的測量誤差。

為了實現高測量精度，我們使用精密電阻矩陣來替換PT-1000傳感器并模擬溫度變化。該精密電阻矩陣已利用Keysight Technologies 3458A萬用表進行了校準。

為了減輕消除匹配引線電阻誤差的困難，我們使用4線配置來評估系統的精度性能。這更有利于消除傳感器誤差。

為了更準確地計算系統誤差，我們需要使用與LTC2983相同的標準將電阻值轉換為溫度。傳感器制造商發布的溫度查找表是最準確的轉換方法。但是，將每個溫度點寫入處理器的存儲器中是不明智的。因此，我們使用以下公式來計算溫度結果3。

當T > 0°C時，公式為：

計算對應于電阻值的溫度：

當T ≤ 0°C時，公式為：

溫度通過多項式擬合得到：

其中：

T為RTD溫度(°C)。

RRTD(T)為RTD電阻(Ω)。

R0為RTD在0°C時的電阻（R0 = 1000 Ω）。

A = 3.9083 × 10?3

B = –5.775 × 10-7

C = ?4.183 × 10?12

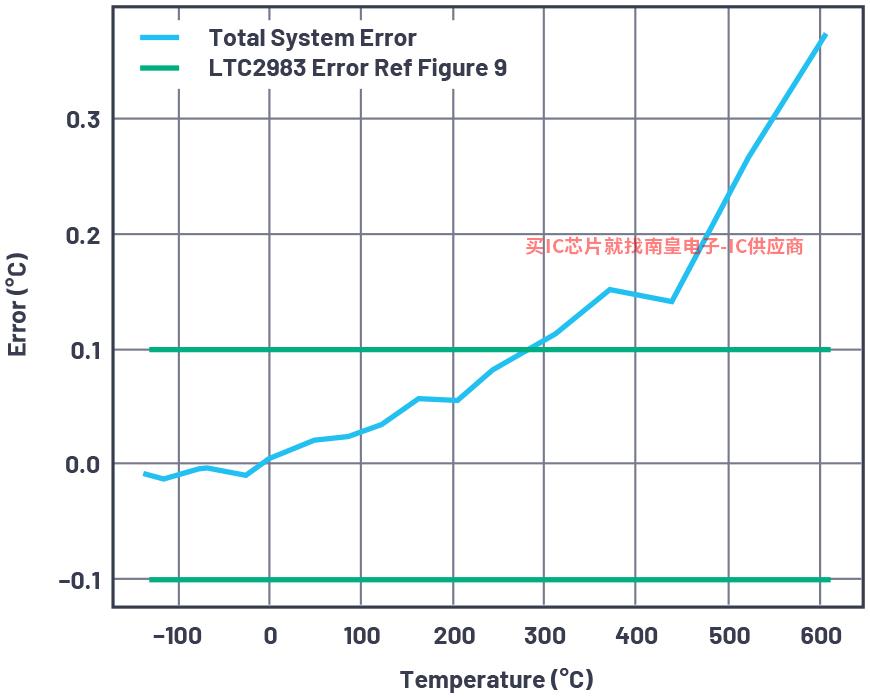

圖7顯示，在-134°C至+607°C的溫度范圍內，總系統誤差不超過±0.4°C。與圖9（顯示了LTC2983對RTD溫度測量的誤差貢獻）相比，附加保護器件增加了大約±0.3°C的系統誤差，尤其是TVS漏電流。可以看到，隨著溫度升高，系統誤差增加。這就涉及到TVS的I-V曲線特性。

圖7 系統誤差與溫度的關系

系統誤差可計算如下：

其中：

Terror為LTC2983溫度測量系統的總輸出誤差(°C)。

Tcal為利用精密電阻計算的溫度(°C)，已利用Keysight Technologies 3458A進行校準。

TLTC2983是LTC2983輸出溫度(°C)。

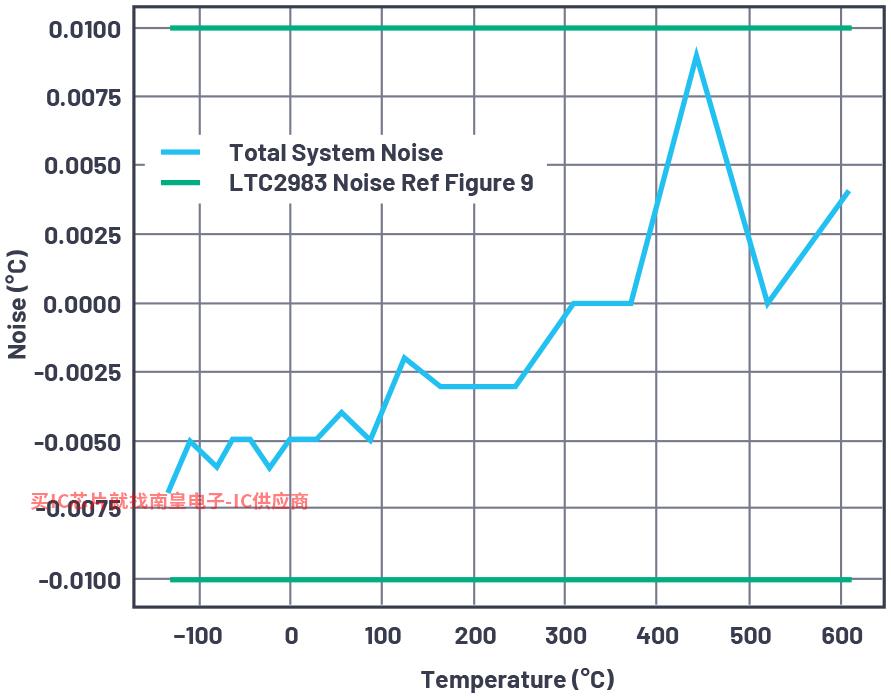

圖8說明，系統總峰峰值噪聲不超過±0.01°C，此結果符合數據手冊規格。

圖8 系統峰峰值噪聲與溫度的關系

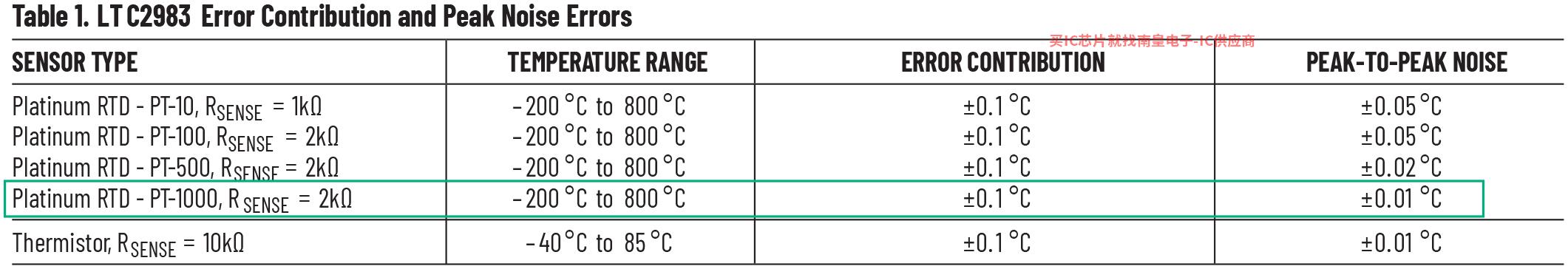

表9 LTC2983對RTD溫度測量的誤差貢獻

傳感器類型

溫度范圍

誤差貢獻

峰峰值噪聲

鉑RTD-PT-10，RSENSE=1kΩ

– 200 °C到800 °C

±0.1 °C

±0.05 °C

鉑RTD-PT-100，RSENSE=2kΩ

– 200 °C到800 °C

±0.1 °C

±0.05 °C

鉑RTD - PT-500，RSENSE=2kΩ

– 200 °C到800 °C

±0.1 °C

±0.02 °C

鉑RTD - PT-1000，RSENSE=2kΩ

– 200 °C到800 °C

±0.1 °C

±0.01 °C

熱敏電阻，RSENSE=10kΩ

– 40 °C到85 °C

±0.1 °C

±0.01 °C

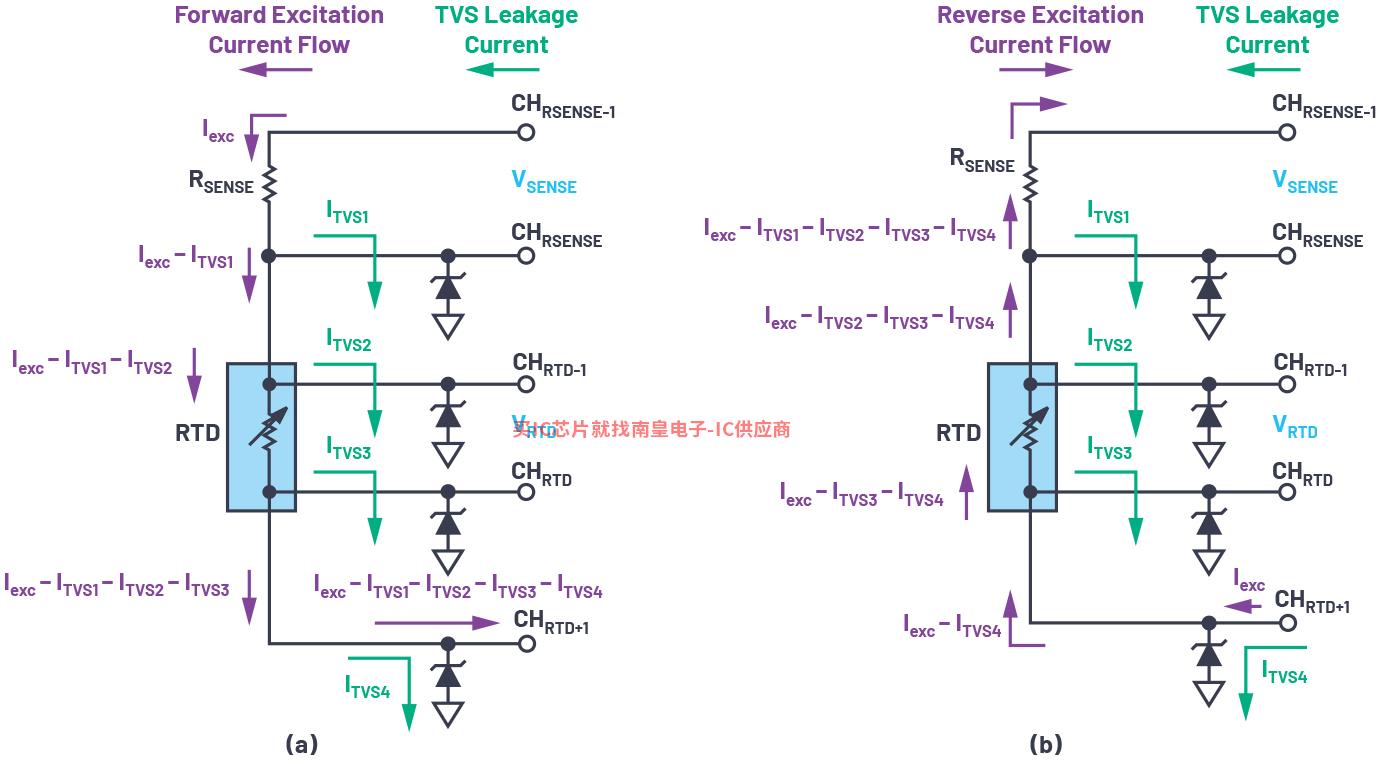

圖10 激勵電流旋轉配置：(a) 正向激勵流，(b) 反向激勵流

TVS誤差貢獻和優化配置

TVS的I-V曲線特性可以從器件的數據手冊中找到。然而，大多數TVS制造商僅提供器件參數的典型值，而不是計算TVS在特定電壓下的誤差貢獻（尤其是漏電流誤差）所需的全部I-V數據。

本應用中使用Littelfuse SMAJ5.0A TVS。測試一些樣品之后，我們發現漏電流在1 V反向電壓約為1μA，遠小于TVS數據手冊給出的最大反向漏電流。這種漏電流會產生重大系統誤差。但是，如果使能LTC2983的激勵電流旋轉，則會大大減少漏電流誤差效應。圖10顯示了激勵電流旋轉配置和TVS漏電流流動。

當Rsense與流過RTD的激勵電流相同時，RTD的電阻RT可以表示為4：

當對正向激勵流使用激勵電流旋轉配置時（），RTD電阻RRTD1計算如下：

其中：

Vsense2為檢測電阻的實測電壓值。

VRTD2為反向激勵流周期中RTD的實測電壓值，如所示圖10(b)所示。

RRTD2為反向激勵流周期中RTD的計算值

根據TVS測量數據，在2 V反向電壓下，最大漏電流和最小漏電流之差平均約為10％。四個TVS的位置和匹配程度可能會引起相當大的系統誤差。為了顯示誤差最大的情況，我們可以假設ITVS為平均漏電流，ITVS1 = ITVS2 = 0.9 × ITVS，而ITVS3 = ITVS4 = 1.1 × ITVS。

如果不使用激勵電流旋轉配置，RRTD1或RRTD2將包括最大TVS誤差貢獻。

圖11 系統誤差與不同硬件和軟件配置的關系

結論

溫度測量系統設計常被認為不是艱巨的任務。然而，對于大多數系統設計人員而言，開發高度精確且穩健的溫度測量系統是一個挑戰。LTC2983智能數字溫度傳感器可以幫助戰勝這一挑戰，開發出可以快速推向市場的產品。

■ 這種受保護的LTC2983溫度測量系統具有±0.4°C的系統精度。測量誤差包括LTC2983誤差、TVS/限流電阻誤差和PCB誤差貢獻。

■ LTC2983旋轉激勵電流配置可以顯著減少保護器件的漏電流誤差效應。

■ LTC2983溫度測量系統可以在常見保護器件的加持下提供高EMC性能。有關EMI測試結果，請參閱表3。

本文給出了某些特定配置的精度和EMC性能測試結果。您可以選擇不同的TVS器件和限流電阻來獲得不同的測量精度和EMC性能，以滿足您的生產需求。

參考資料

1 Logan Cummings。“Robust Industrial Sensing with the Temperature-to-Bits Family”（采用溫度轉比特系列產品實現魯棒的工業檢測）。Journal of Analog Innovation，第27卷第1號。凌力爾特，2017年4月。

2 Colm Slattery、Derrick Hartmann和Li Ke。“Simplifying design of industrial process-control systems with PLC evaluation boards”（利用PLC評估板簡化工業過程控制系統設計）。EE Times，2009年8月。

3 CN0383：采用低功耗、精密、24位Σ-Δ ADC的全集成式2線、3線或4線RTD測量系統。ADI公司，2020年10月。

4 Tom Domanski。“利用LTC2983溫度轉比特IC優化RTD溫度測量的檢測電阻成本和精度”。ADI公司。

作者簡介

Jon Geng于2018年加入ADI公司，現為中國核心應用中心的應用工程師。他的專業領域是開關、MXU、基準電壓源、溫度傳感器和煙霧檢測。Jon于2018年從貴州大學獲得機械工程碩士學位，于2015年從河北師范大學獲得電子工程學士學位。聯系方式：jon.geng@analog.com。

Li Ke是位于愛爾蘭利默里克的自動化與能源事業部的系統應用工程師。Li于2007年在中國上海加入ADI公司，擔任精密轉換器產品線產品應用工程師。此前，他曾在Agilent Technologies公司的化學分析部門擔任過四年的研發工程師。他于1999年獲得西安交通大學電子工程學士學位，并于2003年獲得西安交通大學生物醫學工程碩士學位。聯系方式：ke.li@analog.com。

Karl Wei于2000年加入ADI公司，現為中國核心應用團隊的系統應用經理。他的專業領域是工業應用中的精密信號鏈。此前，他在IC測試開發工程和營銷領域工作了8年。他于1992年畢業于哈爾濱工業大學，獲得電氣工程碩士學位。聯系方式：karl.wei@analog.com。
