近日，致力于亞太市場的領先半導體元器件經銷商大聯大控股宣布，基于恩智浦的世平推出（NXP）S32K1xx一系列汽車通用評估板方案。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

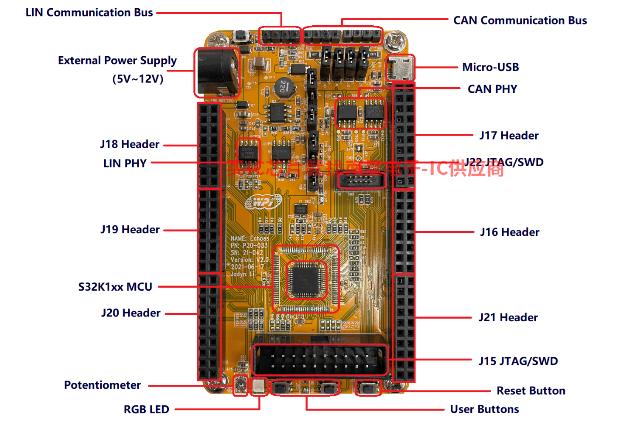

基于圖1-大聯大世平NXP汽車通用評估板方案展示板圖

近年來，在新四化的帶領下，汽車正逐漸從簡單的交通工具向智能移動終端發展。在這一過程中，汽車技術的快速變化也使人們對汽車的外觀、安全性和駕駛體驗提出了多樣化的需求。面對這一趨勢，汽車制造商希望盡快完成產品原型驗證，以滿足汽車市場不斷變化的需求。為此，大聯大世平是基于此NXP S32K1xx該系列產品推出了汽車通用評估板方案，可以幫助用戶快速開發S32K1xx相關汽車應用。

基于圖2-大聯大世平NXP汽車通用評估板方案的場景應用圖

該方案為通用汽車應用提供了豐富的測試組件，包括：板載CAN、LIN和UART/SCI 并具有接口microUSB和12V用戶可以根據自己的需要靈活選擇兩種供電選項。另外，方案采用的主控MCU——S32K1xx系列是NXP一系列汽車級通用汽車MCU，其基于ARMCortex-M0 /M4F該設計為下一代應用提供了安全、可擴展、連接和低功耗的可擴展平臺。該系列以其卓越的特點，不僅廣泛應用于需要在惡劣環境下工作的電力電子應用，也滿足了需要引腳的低成本應用。

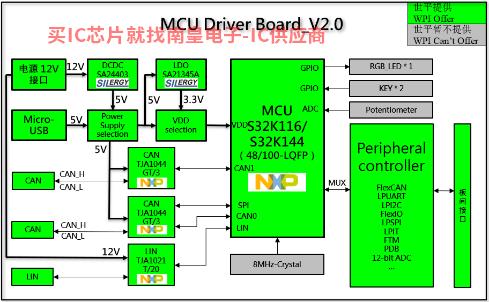

基于圖3-大聯大世平NXP汽車通用評估板方案方塊圖

另外，借助NXP免費為公眾開發集成環境S32DS，也能讓用戶快速熟悉S32K系列MCU，快速完成產品原型驗證，大大縮短產品開發周期，滿足汽車電子產品快速發展的市場需求。

核心技術優勢：

● 評估板尺寸為55 * 98（mm），使用輕便方便；

● 可選貼48-LQFP或100-LQFP兩種規格的S32K1xx MCU(本板示例為 S32K144/S32K116）；

● 具M(jìn)icro-USB 或DC-12V電源有兩種供電選項，靈活可選5種V或3.3V主控MCU供電；

● 環境溫度范圍-40?C至125?C汽車規級電源芯片；

● S32K116（1路）/S32K144（2路）CAN PHY支持外設模塊CAN-FD；

● 1路LIN PHY外設模塊；

● 組件：1 * RGB LED，2 * User Buttons，1 * Potentiometer；

● 支持JTAG標準調試接口和JTAG 4線SWD調試模式；

● 環境溫度范圍：主控MCU電源模式在HSRUN為-40?C至105?C，RUN為-40 ?C至125?C；

● 外設和接口資源涵蓋S32K1xx該評估板用于芯片的大部分功能TDK代理能滿足開發人員的基本應用設計需求，在一定程度上加快早期研發進度。

方案規格：

主要選擇在評估板上IC有：

● 主控MCU（S32K144）：

■ ARMCortexM0 /M4F內核；

■ RAM和Flash256也是最大的支持KB（RAM）和2MB（Flash）；

■ 可擴展的低功耗運行和停止模式，快速wake-up、clock和power gating；

■ 帶DSP指令集和單精度浮點處理單元（FPU）；

■ 最高頻率可以運行到112MHz；

■ ADC有兩個獨立的12-bit精度SAR型ADC模塊(每個模塊有16個通道，共32個通道)；

■ 支持FlexIO以及硬件加密模塊CSEc，以及更豐富的定時器Timer模塊；

■ 支持功能安全I(xiàn)SO-26262 ASIL-B等級，NXP提供安全手冊（Safety Manual）和FMEDA；

■ Ethernet（10/100 Mbps），CAN FD，F(xiàn)lexIO（UART、I2C、SPI、I2S、LIN、PWM），SAI，QSPI；

■ CAN最多支持3個FlexCAN，且全部支持CAN-FD（S32K148）；

■ 免費軟件開發集成環境——S32DS for ARM，以及集成Processor Expert 圖像配置外設底層驅動（LLD）軟件開發套件（SDK）。

● 車規級高速CAN收發器（TJA1044GT/3）規格：

■ 完全符合ISO 11898-2:2003、ISO 11898-5:2007和ISO 11898-6:2013標準；

■ 提供了針對12V優化汽車應用功能集；

■ 斷開電源時CAN總線具有理想的無源性能；

■ 極低電流待機模式，具有主機和總線喚醒功能；

■ 速度高達500Kbit/s還是有優秀的EMC性能；

■ 在CAN FD在快速相位下，數據速率高達5Mbit/s；

■ TJA1044X/3變體上的VIO允許直接連接電源的輸入電壓為3~5V微控制器。

● 車規級高速LIN收發器（TJA1021T/20）規格：

■ 符合LIN 2.1/SAE J2602標準；

■ 波特率高達20 kBd；

■ 電磁輻射極低（EME）和高電磁抗干擾（EMI）；

■ 在睡眠模式下功耗極低，在故障模式下功耗最低；

■ 可在未通電狀態下被動操作；

■ LIN集成終端電阻從機應用；

■ 喚醒源識別(本地或遠程)；

■ K-line兼容；

■ 輸入電平兼容3V與5V可直接連接的設備MCU微控制器。

● 車規級DC/DC（Silergy SA24403）規格：

■ 內部1ms緩啟動限制涌流；

■ 可調開關頻率范圍：300kHz至2.2MHz；

■ 輸入電壓范圍：4.2~40V；最大可輸出電流3.5A；

■ 參考±2% 0.6V時間環境溫度范圍-40°C~125°C；

■ 每周峰值電流限制，電流保護；

■ 符合RoHS標準；

■ 車規級AEC- Q100 Grade 1認證。

● 車規級LDO（Silergy SA21345A）規格：

■ 輸入電壓范圍：4V~36V，輸入使能可控；

■ 靜態電流超低，關機電流極低；

■ 優良的負載和線性調節；

■ 最大負載電流300mA；

■ 過流保護，過熱關斷；

■ 車規級AEC- Q100 Grade 1認證。
